分岔管forked pipe

在以单管向多台水轮机供水的高压管道上，主管和支管连接处的管道。布置方式有3种：
❶卜型布置(图—a)。支管位于主管的一侧。
❷Y型布置。支管位于主管两侧，对称布置。
❸三岔型布置(图—b、c)。若一条主管供水的机组台数较多时，可采用Y型—卜型和Y型—三岔型结合布置。要求结构合理，水流平顺，水头损失小，尽量减小涡流和脉动，应使水流速度逐渐加快。构造型式有贴边式（适用的水头不高）、梁式（适用于高水头）、月牙形内加肋式(适用于高水头、大直径情况)、球形和无梁式等。设计时要根据水头、直径、材料和加工条件等比较选用。必要时应通过模型试验，选用较优方案。

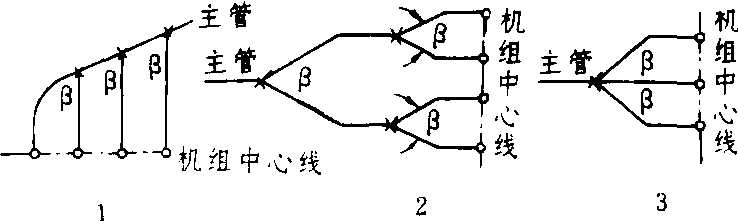

岔管布置方式
