光瞳guangtong

光学系统中孔径光阑的像。有入射光瞳和出射光瞳之分。
❶入射光瞳——孔径光阑经它前面所有光学元件所成的像。简称入瞳。图1画出了一个简单光学系统的入射光瞳。若孔径光阑的前面没有光学元件，则孔径光阑本身就兼入射光瞳(图2)。入射光瞳是限制入射光束的表观元件，它的孔径对轴上物点的张角2u称为物方孔径角。对于照相机，光圈是孔径光阑，它经前面的透镜所成的像是入射光瞳。对于显微镜，物镜最前面的那个透镜的边框是孔径光阑，因它前面没有光学元件，所以它兼入射光瞳。对于人眼，虹膜是孔径光阑，它经它前面的水状液、角膜等所成的像是入射光瞳，即瞳孔。
❷出射光瞳——孔径光阑经它后面所有光学元件所成的像。简称出瞳。图2画出了一个简单光学系统的出射光瞳。若孔径光阑后面没有光学元件，则孔径光阑本身就兼出射光瞳(图1)。出射光瞳是限制出射光束的表观元件，它的孔径对轴上像点的张角2u′称为像方孔径角。对于助视光学仪器(如显微镜、望远镜)，其出射光瞳最好位于目镜之外，以便与人眼的入射光瞳（即瞳孔）相重合，使得从仪器出射的光束尽量全部进入眼中。

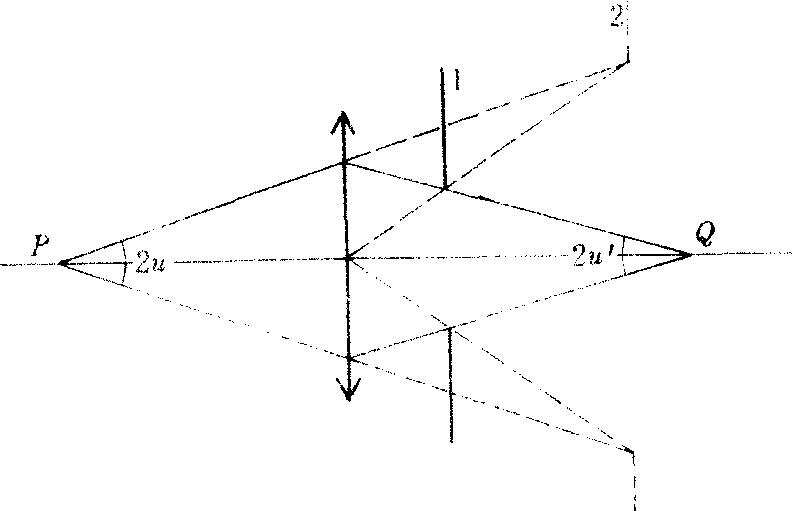

1—孔径光阑兼出射光瞳 2—入射光瞳
图 1

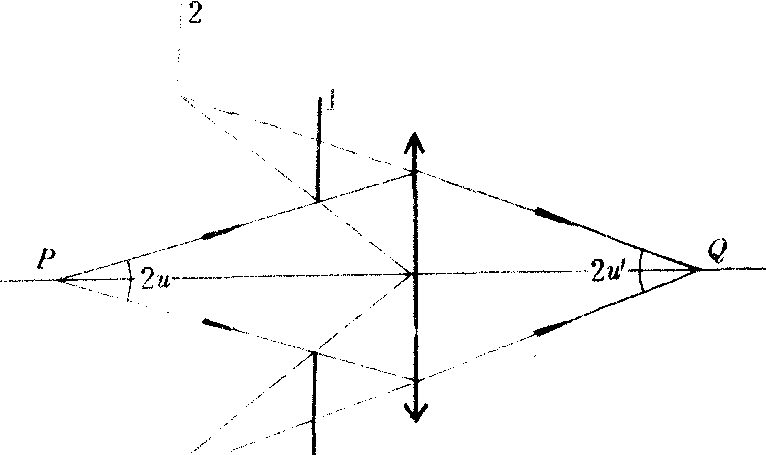

1—孔径光阑兼入射光瞳 2—出射光瞳
图2

对于整个光学系统来说，入射光瞳、孔径光阑和出射光瞳是共轭的。若不计光阑的像差，则入射光瞳是垂轴物面上各点成像光束的公共入口，出射光瞳是成像光束的公共出口。通过入射光瞳中心的入射光线经光学系统一定通过孔径光阑的中心，其出射光线又一定通过出射光瞳的中心。这一光线称为主光线，一般它是成像光束的中心。
