倒虹吸管inverted siphon

当渠道与河流、河谷、道路或其他渠道相交时，为连接渠道而铺设的压力管道。当相交高差较小时，可埋设在地下，管身中部平卧，前后两段可做成斜卧或竖井。斜卧式采用较广；竖井式水流不顺畅，水头损失大，适用于与道路相交的情况。当穿越高差较大的河谷时，可敷设在岸坡地面上，跨越水面部分可埋设在地下或架桥通过。由进出口、渐变段及管身3部分组成。大型工程的进口段还设置检修管身、清淤用的挡水闸门及拦污栅等。管身断面有圆形、方形等。可用石料、陶瓷、混凝土、钢筋混凝土做成建造。

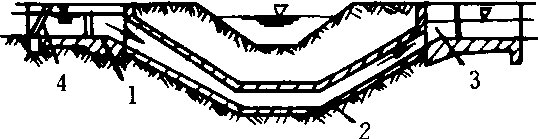

倒虹吸管

1.进口 2. 管身 3. 出口 4. 拦污栅

倒虹吸管

当渠道与河流、铁路、山谷等相交时，为连接渠道而设置的压力管道。一般由进口、管身和出口组成。

倒虹吸管

inverted siphon;sag pipe
