丙烯酸树脂胶粘剂acrylic resin adhe-sives

以丙烯酸及其酯和甲基丙烯酸及其酯等单体的聚合产物为主体材料的胶粘剂。选用不同的单体和配比，可生产出性能各别的多种丙烯酸树脂。它们的共同特点是耐光、耐候、耐热、耐腐蚀，广泛用作胶粘剂和涂料。

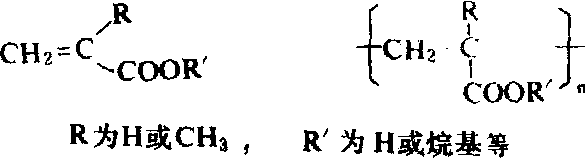

丙烯酸树脂按其聚合方式分为本体、溶液、悬浮和乳液聚合等4类；按其成分有均聚树脂和共聚树脂两类；按固化机理可分为反应型和非反应型，反应型中又有第一代(FGA)、第二代(SGA)和第三代(TGA)3种。此外，还有特殊的厌氧胶等。常用的单体有丙烯酸、丙烯酸丁酯、丙烯酸乙酯、丙烯酸正丁酯、β羟乙酯、缩水甘油酯和甲基丙烯酸及其酯类。（甲基）丙烯酸酯及其聚合物的结构式右上。单体的聚合和树脂的固化都是游离基过程。

常用的丙烯酸树脂胶粘剂有以下几种：
丙烯酸乳液胶粘剂 主要由丙烯酸酯、甲基丙烯酸酯和醋酸乙烯酯等单体经乳液聚合而成。在聚合过程中，单体逐步加入，便于散热；共聚单体可均匀混合缓慢加入，以保证共聚物的均匀。常用的引发剂是过硫化物，乳化剂以非离子型和阴离子型为主。丙烯酸乳液有交联型和非交联型两类，前者导入了反应基团如羟甲基，从而能交联固化，可胶接装饰板与木材、聚氯乙烯薄膜与木材。非交联型靠水分挥发，使球状聚合物接触连成膜，用于家具工业等。
水溶性丙烯酸树脂 制备方法有两种：丙烯酸酯经溶液共聚成树脂再醇解；丙烯酸酯与含双键又带有羧基的单体共聚，加胺中和成水溶性树脂。后一种方法常用。树脂通过官能团（如羧基）的反应，或加入交联剂如氨基树脂而固化。
氰基丙烯酸脂胶粘剂 由α-氰基丙烯酸酯单体增稠剂（常用聚丙烯酸酯等）、增塑剂和稳定剂组成。单体经引发聚合而固化，增稠剂是弹性体，不参与化学反应，是第一代丙烯酸胶粘剂的代表。这种胶粘剂瞬间胶合，粘度低，透明性好，对多种材料有良好的胶接强度。缺点是耐水性和耐极性溶剂差，胶层较脆，不宜大面积使用。高粘度的胶液可直接用于木材胶接。
第二代丙烯酸胶粘剂 由丙烯酸酯的单体（或低聚物）、引发剂、弹性体、促进剂组成。固化过程中，单体与弹性体发生化学反应，如接枝共聚。一般将引发剂与促进剂分开包装，使用时把促进剂组分涂于被粘物之一的表面，含有引发剂的组分涂于另一被粘物的表面，两个被涂面紧密拼合后迅速固化。这种胶粘剂可以胶接带油表面，主要用于汽车工业，也可用于聚氯乙烯薄膜与刨花板的胶接。
丙烯酸及其酯和甲基丙烯酸及其酯的毒性轻度至中度。单体的毒性主要由于它有令人不愉快的气味，刺激眼睛和皮肤，一旦接触到，可用大量清水冲洗。一般情况下，合格的通风和防护设施，即可达到安全的要求。
