JM型马达

---

昆山液压件厂生产。

(1)型号说明

❶ 名称：径向(J)马达(M)。

❷ 结构代号

1——曲轴连杆式轴配流结构

2——曲轴无连杆式平面配流结构

3——曲线无连杆式平面配流带间隙自动补偿结构

❸ 结构参数设计顺序号

❹ 变型结构代号：如：a代表工作介质为乳化液。

❺ 额定压力参数代号

D——10MPa

E——12MPa

F——20MPa

❻ 公称排量(L／r)

❼ 进出油口连接方式代号

F——法兰连接(F₁指油口纵向排列；F₂指油口轴向排列)；不标注为螺纹连接

J——径向进出油口；螺纹连接

Z——轴向进出油口，螺纹连接

❽ 轴伸型式

不标注——轴端带内螺纹、标准圆柱形平键轴伸

G——特殊圆柱形平键轴伸

F——带键和外螺纹圆锥轴伸

H——矩形外花键轴伸

K——30°压力角渐开线外花键轴伸

N——30°压力角渐开线内花键轴伸

❾ 配附带装置：S——输出轴带测速装置

(2)性能参数

昆山液压件厂生产的JM型马达性能参数见表12．5－6。

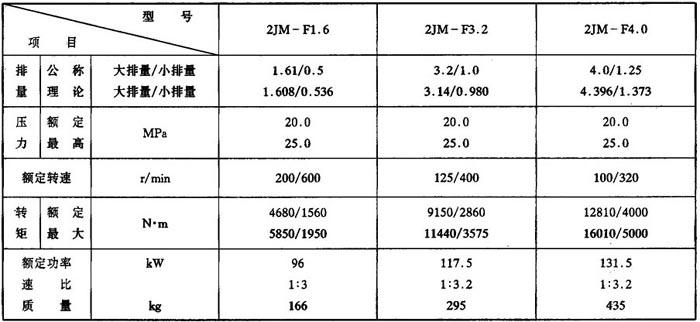

表12．5－6 JM型马达性能参数表

JM型马达的外形与安装尺寸，请选用时向厂方索取。
