魏氏组织

---

14．6．4．1 魏氏组织的产生

对于非共析钢，如果奥氏体晶粒比较粗大，由高温较快冷却时，先共析的铁素体或渗碳体便沿着奥氏体的一定晶面呈针状析出，这种针状的先共析铁素体或渗碳体组织就称为魏氏组织，用“W”表示，见图14-25．

(a)

(b)

图14-25 魏氏组织

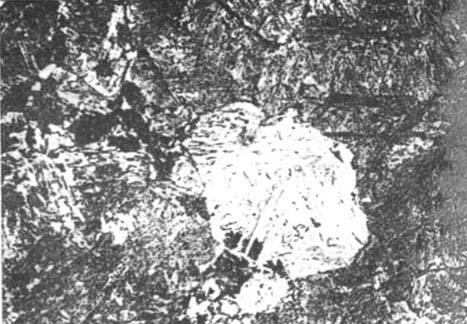

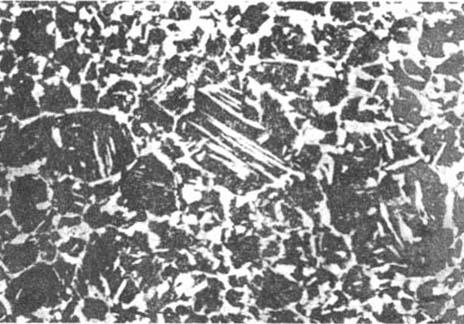

(a)30CrMnSiA钢魏氏组织 ×500 1000℃加热20min，580℃等温5min，水冷，针状铁素体(白色)、细珠光体(黑色)和马氏体(基体)，试样经电解抛光；(b)30CrMnSiA钢魏氏组织 ×500 900℃加热20min，600℃等温25min，水冷，铁素体(白色针状、片状)和珠光体

魏氏组织是过热钢的一种典型缺陷，经过锻压、铸造、焊接的中碳、低碳钢，晶粒往往很粗大，易出现魏氏组织．

14．6．4．2 魏氏组织的危害及消除

1．危害

魏氏组织是一种过热缺陷，对性能的影响很坏．魏氏组织铁素体或渗碳体的针片会无规律地切割钢的基体，形成许多脆弱面，大大降低了钢的韧性(如冲击韧性)，因此必须设法消除．

2．消除

魏氏组织一般通过退火或正火即可消除．
