预应力混凝土用钢丝

---

1．术语(表5－75)

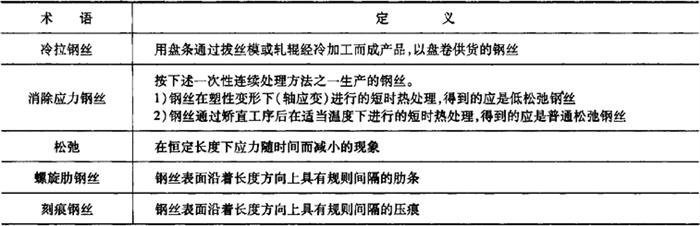

表5－75 预应力混凝土用钢丝的相关术语

2．分类及代号(表5－76)

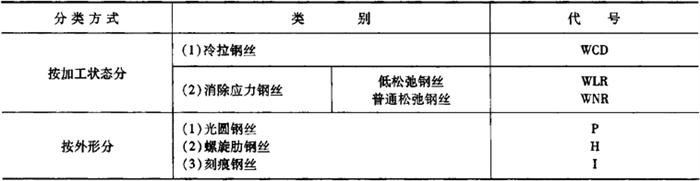

表5－76 预应力混凝土用钢丝的分类及代号

3．尺寸、外形、质量及允许偏差

1)光圆钢丝的尺寸及允许偏差应符合表5－77的规定。每米质量参见表5－77，计算钢丝每米参考质量时钢的密度为7．85g／cm³。

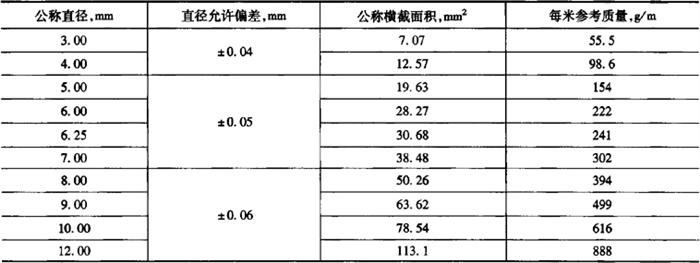

表5．77 光圆钢丝尺寸及允许偏差、每米参考质量

2)螺旋肋钢丝的尺寸及允许偏差应符合表5－78的规定。钢丝的公称横截面积、每米参考质量与光圆钢丝相同。

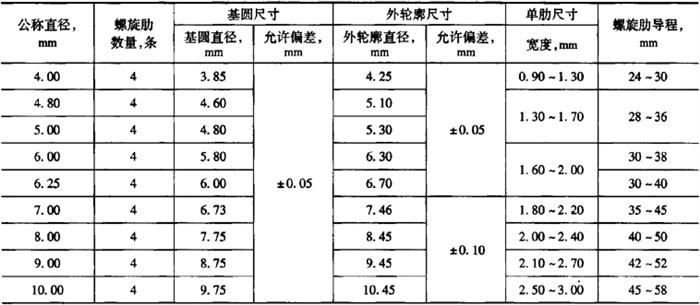

表5．78 螺旋肋钢丝的尺寸及允许偏差

3)三面刻痕钢丝的尺寸及允许偏差应符合表5－79的规定。钢丝的横截面积、每米参考质量与光圆钢丝相同。三条痕中的其中一条倾斜方向与其他两条相反。

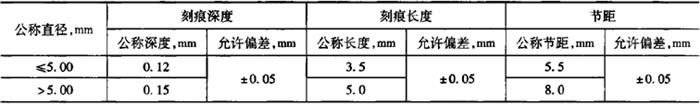

表5－79 三面刻痕钢丝尺寸及允许偏差

注：公称直径指横截面积等同于光圆钢丝横截面积时所对应的直径。

4)光圆及螺旋肋钢丝的不圆度不得超出其直径公差的1／2。

5)盘重。每盘钢丝由一根组成，其盘重不小于500kg，允许有10%的盘数小于500kg但不小于100kg。

6)盘内径：

①冷拉钢丝的盘内径应不小于钢丝公称直径的100倍。

②消除应力钢丝的盘内径不小于1700mm。

4．力学性能

1)冷拉钢丝的力学性能应符合表5－80的规定。规定非比例伸长应力σ_p0．2值不小于公称抗拉强度的75%。除抗拉强度、规定非比例伸长应力外，对压力管道用钢丝还需进行断面收缩率、扭转次数、松弛率的检验；对其他用途钢丝还需进行断后伸长率、弯曲次数的检验。

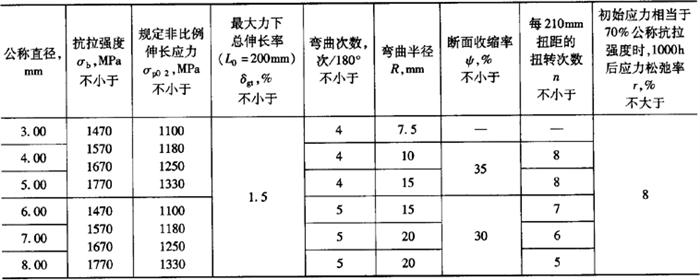

表5－80 冷拉钢丝的力学性能

2)消除应力的光圆及螺旋肋钢丝的力学性能应符合表5-81的规定。规定非比例伸长应力σ_p0．2值对低松弛钢丝应不小于公称抗拉强度的88%，对普通松弛钢丝应不小于公称抗拉强度的85%。

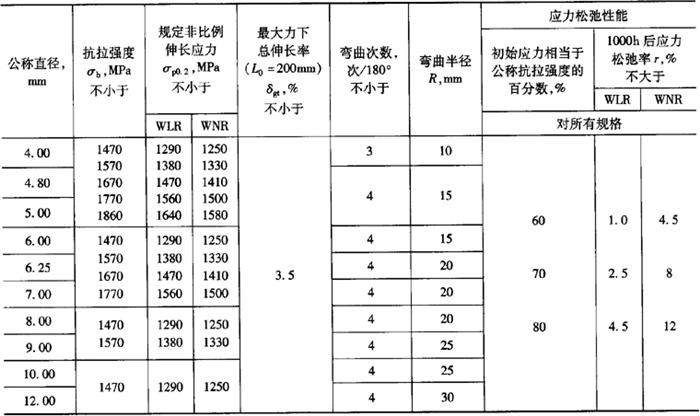

表5－81 消除应力光圆及螺旋肋钢丝的力学性能

3)消除应力的刻痕钢丝的力学性能应符合表5－82的规定。规定非比例伸长应力σ_p0．2值对低松弛钢丝应不小于公称抗拉强度的88%，对普通松弛钢丝应不小于公称抗拉强度的85%。

4)为便于日常检验，表5－80中最大力下的总伸长率可采用L₀=200mm的断后伸长率代替，但其数值应不少于1．5%；表5－81和表5－82中最大力下的总伸长率可采用L₀=200mm的断后伸长率代替，但其数值应不小于3．0%。仲裁试验以最大力下总伸长率为准。

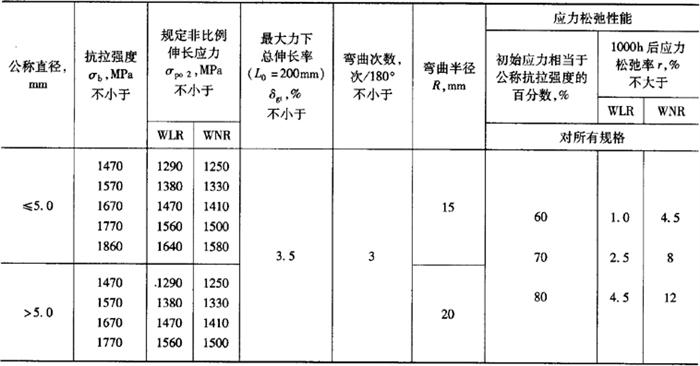

表5－82 消除应力的刻痕钢丝的力学性能

5)每一交货批钢丝的实际强度不应高于其公称强度级200MPa。

6)钢丝弹性模量为(205±10)GPa，但不作为交货条件。

7)允许使用推算法确定1000h松弛值。

8)供轨枕用钢丝，供方应进行镦头强度检验，镦头强度不低于母材公称抗拉强度的95%，其他需镦头锚固使用的应在合同中注明。

5．表面质量

1)钢丝表面不得有裂纹和油污，也不允许有影响使用的拉痕、机械损伤等。

2)除非供需双方另有协议，否则钢丝表面只要没有目视可见的锈蚀麻点，表面浮锈不应作为拒收的理由。

3)消除应力的钢丝表面允许存在回火颜色。

6．消除应力钢丝的伸直性

取弦长为1m的钢丝，放在一平面上，其弦与弧内侧最大自然矢高，刻痕钢丝不大于25mm，光圆及螺旋肋钢丝不大于20mm。
