陶瓷工厂供电系统的估算方法

---

(一)概述

陶瓷工厂的供电系统应尽量考虑纳入地区进行“四合一”环行供电，并应由当地电业部门统一规划之。

陶瓷工厂的电流电压一般采用6－10kV，低压用电设备则用380／220V，局部照明为36V。

(二)负荷估算

为了便于选用变压器及了解工艺过程机械化程度的先进性，必需先进行动力负荷的计算。动力负荷可从年最大利用小时及年最大负荷按下式进行估算：

W_动力=T_。·P_m

式中 W动力——年动力用电能消耗，度／a；

T_a——年最大利用小时数，h；

P_m——年最大负荷(按车间动力负荷计算)，kW。

设计过程中，也可采取“单位产品耗电量指标”来大致地估算出一定年产量工厂的耗电量，但在考虑动力负荷时还应估计到实际生产时超额任务的部分。通常为了取得较正确的数据，设计时可采用下列方法进行计算。

单位产品的耗电量，与工艺过程机械化程度成比例关系，其指标可按积累经验来定。对中等型式的电瓷工厂而言，此值为100－120度／t瓷，可按此指标来评定设计企业机械化程度的先进性。

(三)车间动力负荷计算

车间动力负荷可采用需要系数法进行计算，即

式中 P——计算容量；

P_y——安装容量，相同容量电机容量之和；

K_r——需要系数，随设备运转情况而异，可参照表4－2内的指标。

(四)动力负荷计算(表4－1)

表4－1 动力负荷计算

(五)最大用电负荷

车间最大用电负荷按下式计算：

式中 S——视在功，kVA；

P——有效功；

Q——无效功。

在工厂设计中，常以计算的∑S_最大值来选择变压器及其台数。

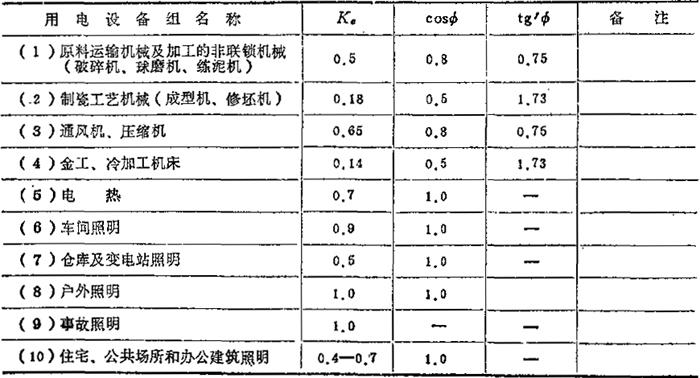

(六)电力负荷计算系数(表4－2)

表4－2 电力负荷计算系数
