门锁装置

---

门锁装置也称联锁开关，设在厅门内侧，门关闭后机械钩子锁将门锁紧。同时，机械钩子锁上的电梯厅门安全开关的触点接通安全回路后轿厢方可运行。必须由维修人员使用专用三角钥匙才能从外面开启。

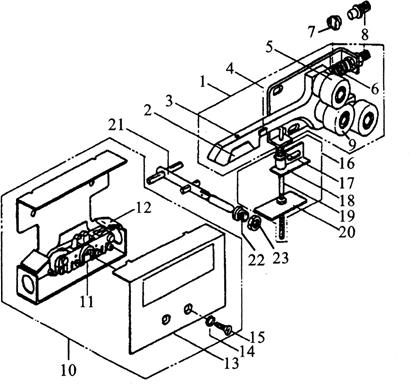

典型的厅门门锁结构如图22．1－1所示

图22．1－1 典型的厅门门锁装置结构示意

1－门闩和滚轮 2－电触点 3－螺丝和垫圈 4－缓冲胶垫 5－滚轮 6－弹簧 7－弹簧座 8－弹簧套杆 9－C形弹簧卡 10－开关盒 11－触点 12－盖套(塑料) 13－门锁盒盖 14－O形垫圈 15－螺钉 16－门锁开启装置 17－弹簧 18－拉杆套 19－拉杆 20－锁匙打板 21－厅门匙 22－锁匙孔 23－螺母

厅门门锁装置至少每半年保养一次，根据运行环境的情况，还应该适当减少保养的间隔时间。

厅门门锁的保养工作需要在轿顶执行，底层的厅门门锁保养需要在轿厢内执行。保养中，尽量切断门锁电源。一般设计良好的电梯电气系统，轿顶和轿内急停开关是在门联锁开关之前的，所以当切断急停后，门锁将不带电；关于此点，请参考实际电梯的电气原理图确定，并且需要在实际操作中使用万用表确定。

厅门是一个整体，本书为了便于表达和查询，将厅门按结构来划分章节，但工作中，切不可分开来对待厅门的部件，应该将厅门作为一个整体来维护，调整每部分的时候，应该顾虑到其他部位。

(一)例行保养

(1)拆下防尘盖板，打开门锁盒盖。

(2)用风筒清除盒内灰尘。

(3)用干净棉布擦拭开关触点，并作下列检查：

①清洁触点的同时，用手按压触点再释放，检查触点是否可以平滑地返回原位；推压的同时检查触点是否有异常声响。

②如果触点表面粗糙，使用1000#砂纸打磨触点，并用干净棉布擦拭干净。

③检查触点表面是否因为长期磨损而凹陷，如果有，则需要更换触点。

④检查开关触点正常动作时的压迫行程，触点的动作距离应该在5～7mm之间，过大的行程将使触点因为过大压迫而过早损坏；而过小的行程，将使触点接触不可靠。适当的压迫行程是必须的，可以使触点相互间产生一个摩擦行程，这个摩擦行程可以使触点间保持自洁而干净和平滑。

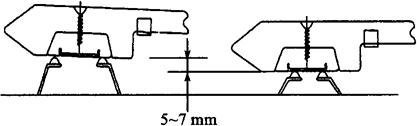

门触点行程如图22．1－2所示。

图22．1－2 厅门门锁触点行程示意

(二)检查门锁与门锁盒的各项间隙

门锁与门锁盒各项间隙示意如图22．1－3所示。

图22．1－3 厅门锁与门锁盒各项间隙结构

A、B、C三间隙应该保证在：

A=0～3mm B=13～16mm C=1．5～2mm

(1)如果间隙A、B不符合，可以通过调整门锁安装螺栓来调节(图22．1－4)，但一般都是通过调整门锁盒上的垫片来调整的。

图22．1－4 厅门门锁螺栓调节示意

(2)间隙C的调整是通过调节门绳头来获得的，但调节门绳头会使整个厅门位置改变，所以，一般都是通过水平移动钩锁盒来获得。

注意：当清洁和最终调整完厅门后，还需要检验C间隙是否正确。

(3)检查和紧固门锁及门锁盒的紧固螺栓。

(三)查门刀对门锁轮、门锁轮对轿厢地坎的间隙

应该保证如下尺寸：

(1)门刀与门锁轮的间隙应该在6～7mm之间。

(2)门锁轮对轿厢地坎的间隙应该在6～7mm之间。

(3)门刀与厅门地坎的间隙应该在6～7mm之间。

(四)厅门锁钥匙开启装置维护

(1)在门锁转动轴销处上少许润滑油，使其转动灵活。

(2)检查门锁上的橡胶垫是否变质或破损。如果有，则更换。

(3)检查厅门锁钥匙开启装置，确认每一层厅门都可以用钥匙正常轻松地开启，并且电梯安全回路在开启时能够被切断。

(4)给厅门锁钥匙装置的活动部位、弹簧上少许润滑油，防止生锈。
