铸造合金中的气体

---

熔融金属和固态金属溶解或结合气体的过程称为吸气．各种合金中都溶解有气体，气体在金属中的溶解度随着温度和压力的升高而增加，液态金属溶解度远大于固态金属的溶解度．铸铁冷却时，溶解的气体将以过饱和状态存在或析出，析出的气体来不及逸出铸件时，将以气孔、针孔、白点等缺陷留存在铸件内，形成铸造缺陷．

4．2．5．1 气体的来源及对铸件质量的影响

铸造合金在熔炼过程中溶解各种气体的来源有下列几方面：

(1)金属炉料表面氧化和锈蚀，覆盖剂、熔剂潮湿，熔炉和浇包未烘透，坩埚或熔炼工具的表面涂料不干，都能使合金氧化和吸气．

(2)熔炼过程中，金属液与炉气接触而吸收气体．

铸造合金中溶解的气体对铸件材料的性能产生的影响如表4-9所示．

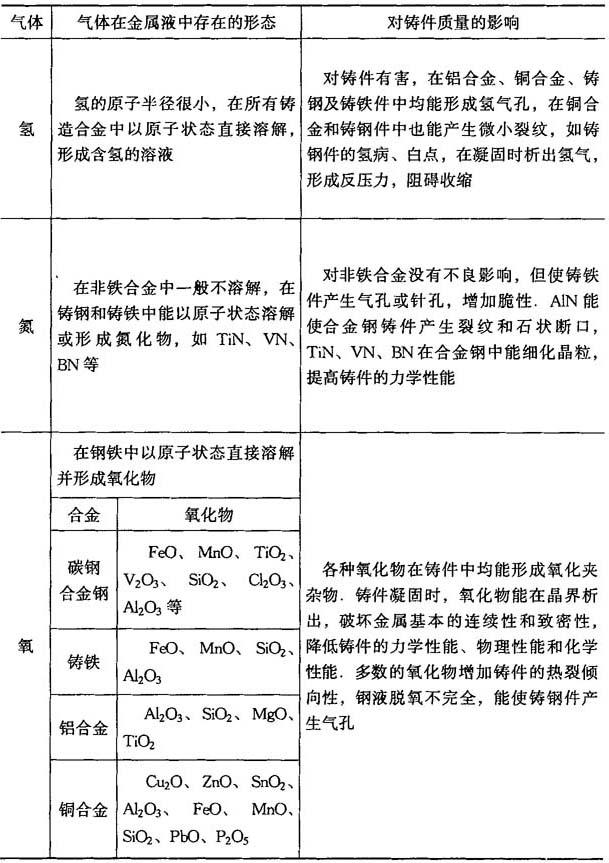

表4-9 气体在金属液中存在的形态及对铸件质量的影响

4．2．5．2 铸造合金中去气方法

铸造合金中去气的原理及工艺措施如表4-10所示．

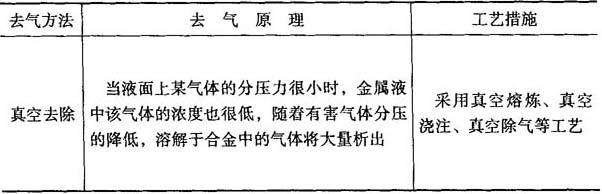

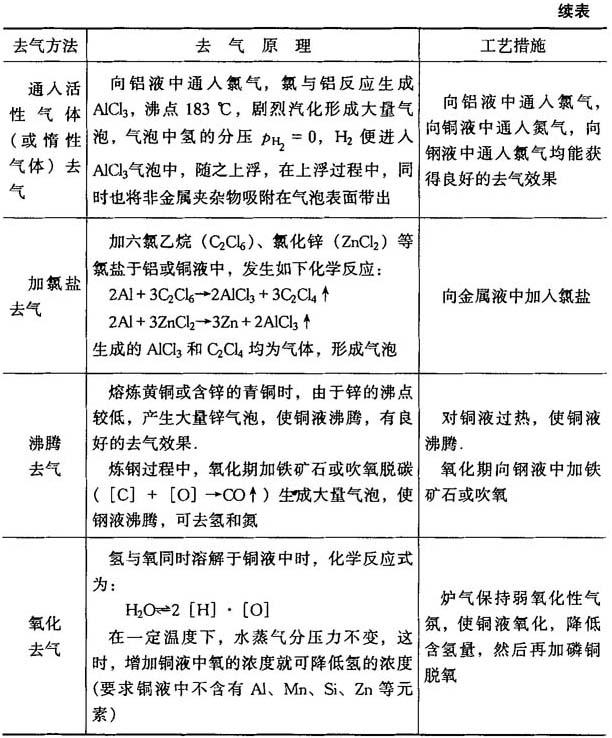

表4-10 铸造合金中去气原理及工艺措施
