铸件的结晶

---

铸件的晶体组织对铸件的力学性能影响很大．晶核数目愈多，晶粒愈细，力学性能也愈好．晶粒的大小和形状随合金成分和结晶的条件而不同，并受到邻近晶粒的制约．铸态合金组织可能形成的晶体组织如图4-3所示．

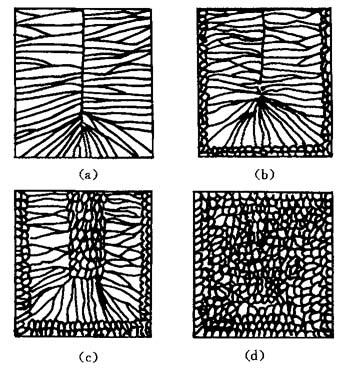

图4-3 几种可能的铸件晶体组织

(a)柱状晶；(b)表层等轴晶和内部柱状晶；(c)等轴状晶、柱状晶和中心等轴晶；(d)等轴晶

等轴晶组织的铸件，具有较高的强度和韧性，特别具有较好的抗疲劳性能．要获得等轴细晶粒组织，需控制铸件凝固过程的生核率和晶核成长率．晶粒细化的主要措施如表4-11所示．各种合金中细化晶粒的生核剂如表4-12所示．

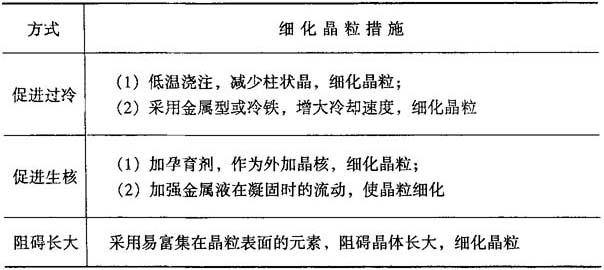

表4-11 细化晶粒措施

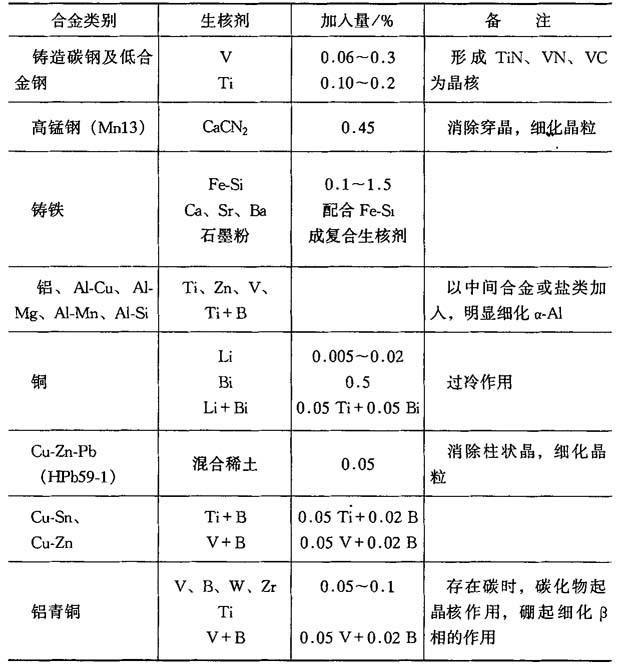

表4-12 各种合金中细化晶粒的生核剂
