铝与铝合金锻件(JIS H 4140)

---

1．适用范围

该标准适用于模型锻造或自由锻造的铝及铝合金的锻造件(以下称锻造件)。

2．种类

锻造件如表1所示，按化学成分模型锻造件分14种，自由锻造件分7种。

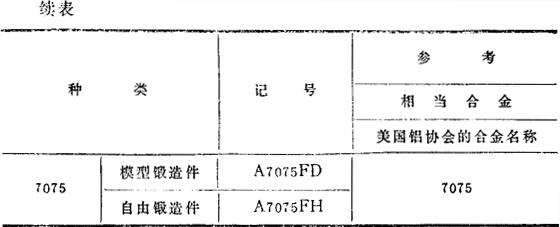

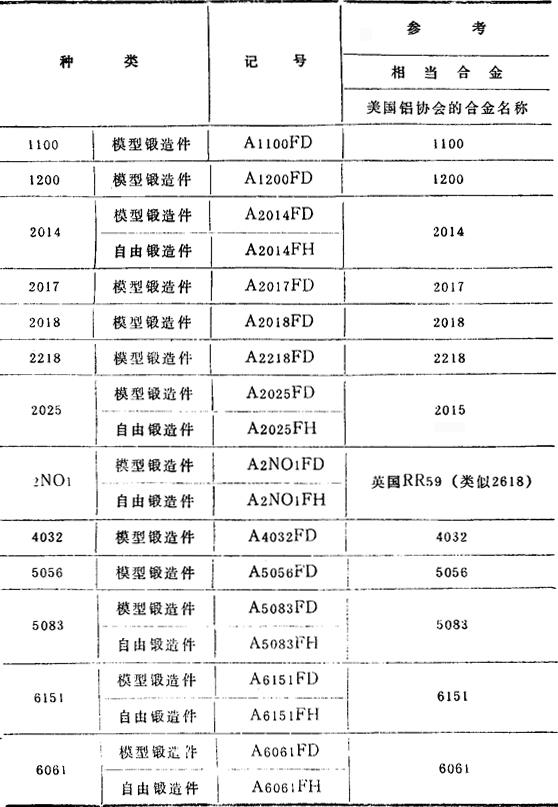

表1 种类

注：表示出质别的记号，写在上述记号后面。

3．质量

3．1 锻造件，不可进行充填金属或焊接等修补。

3．2 锻造件的化学成分，按表2的规定。

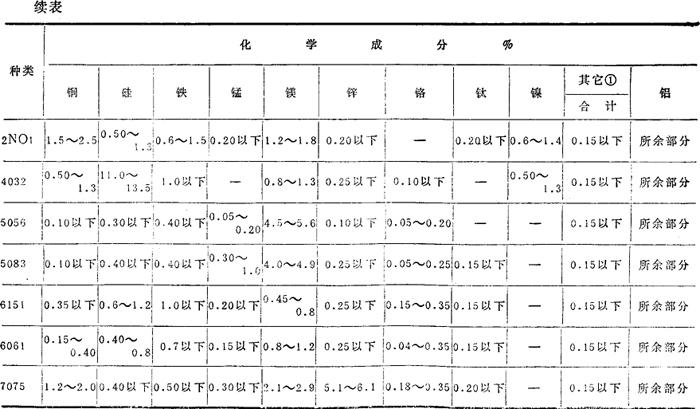

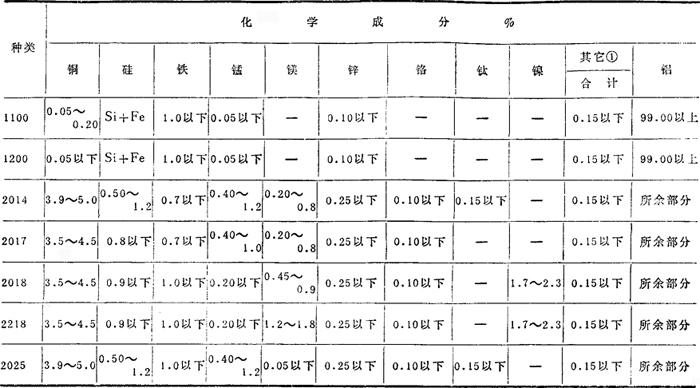

表2 化学成分

注①：其它元素，只限分析在通常分析过程中含有的

3．3 锻造件的机械性能，按下述规定：

3．3．1 模型锻造件的机械性能(抗拉强度，屈服点，延伸率)，按照表3(1)的规定。但是，如订货者要求从锻造纤维的流向成直角方向采取抗拉试验试样时，按照表3(2)的规定。

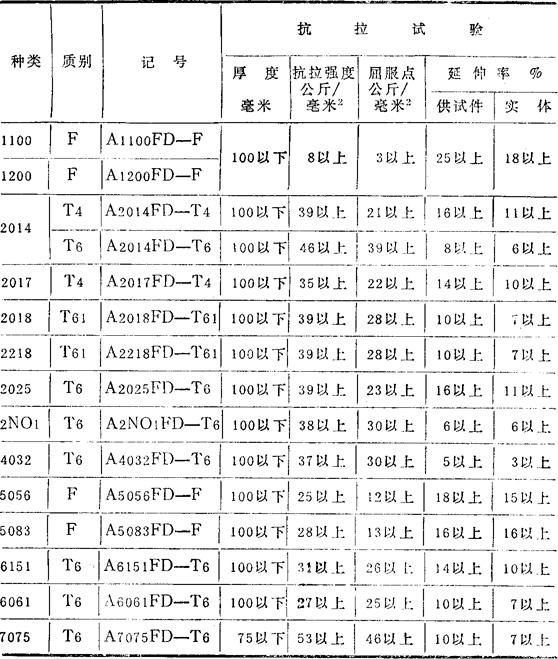

表3(1) 模型锻造件的机械性能(平行于锻造纤维的试样)

注：规定厚度尺寸以外的机械性能，按订货者与制造厂的协商。

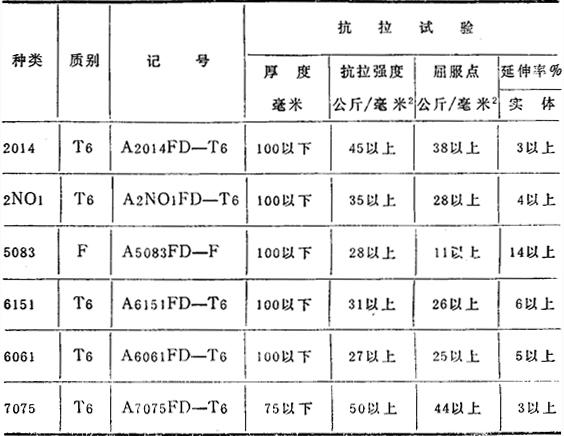

表3(2) 模型锻造件的机械性能(对锻造纤维流向成直角的试样)

注：规定厚度尺寸以外的机械性能，按订货者与制造厂的协商。

抗拉试验，如得到订货者同意可用硬度试验代替时，此时的布氏硬度，按表3(3)的规定。

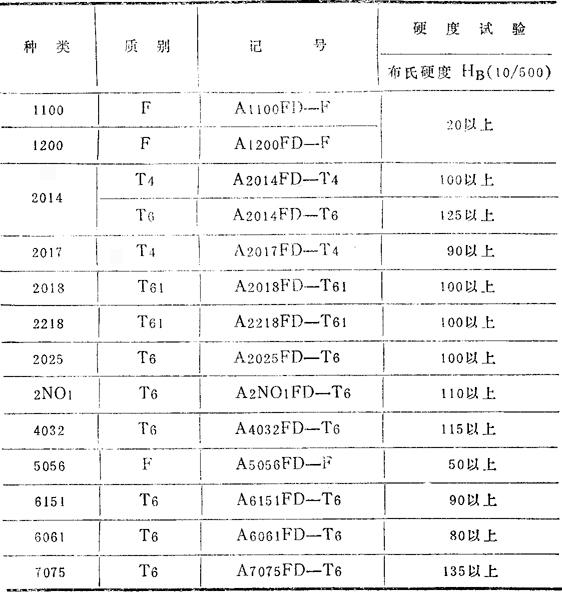

表3(3) 模型锻造件的布氏硬度

3．3．2 自由锻造的机械性能(抗拉强度，屈服点，延伸率)，按照表3(4)的规定。

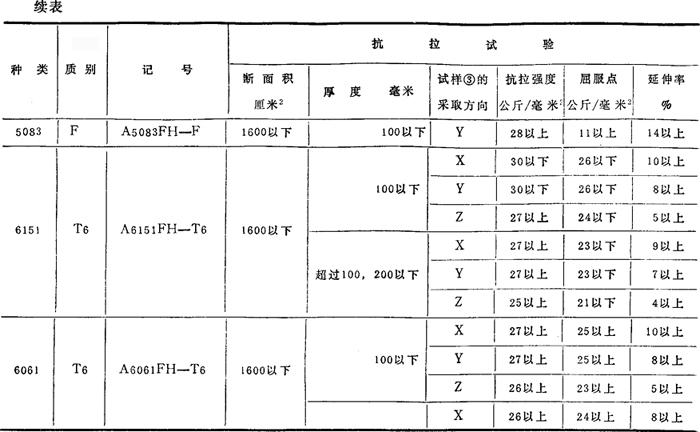

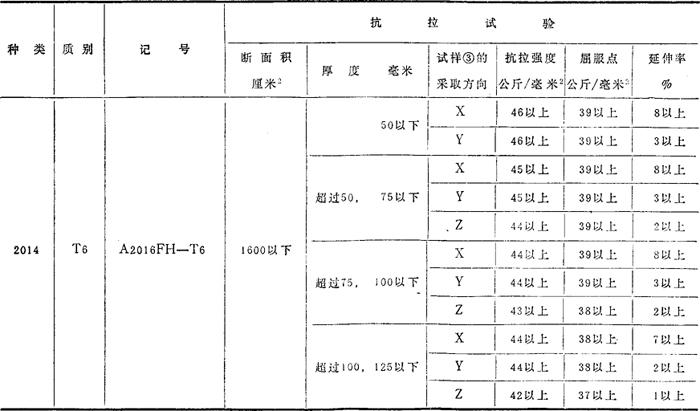

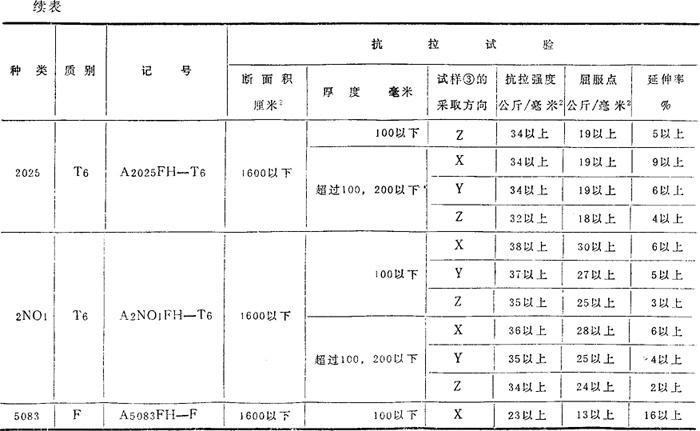

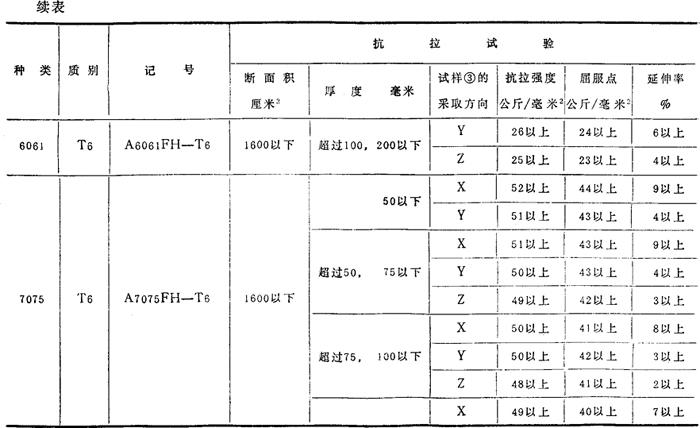

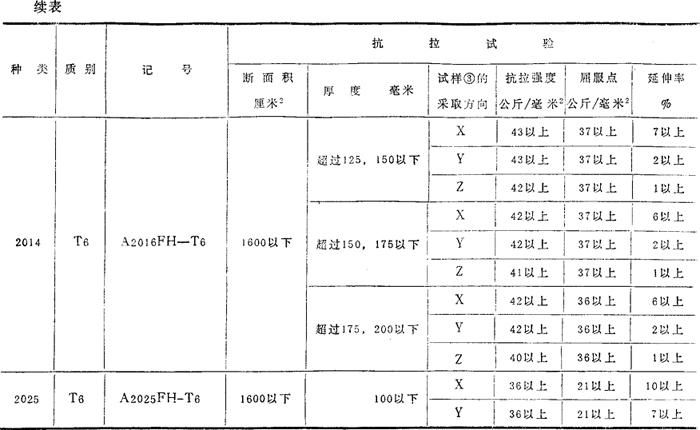

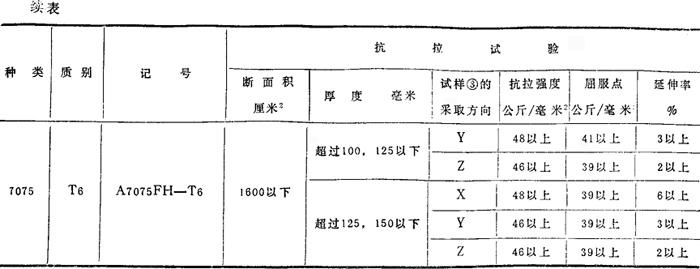

表3(4) 自由锻造件的机械性能②

注②：原则上适用于长方形断面的，对其以外的按订货者与制造厂的协商。

③参照5．2．2

注：规定断面积及厚度尺寸以外的机械性能，按订货者与制造厂的协商。

3．4 模型锻造件，进行5．4的宏观试验时，不可看到材质的不均匀性。但是，宏观试验只限订货者有特别要求时才进行。

3．5 锻造件，确定锻造工艺或变更工艺时候，进行5．5纤维组织试验，纤维的流向必须良好。但是，纤维组织试验只限订货者有特别要求时才进行。

4．形状，尺寸及其容许公差

锻造件的形状，尺寸及其容许公差，按照订货者的要求。

注：锻造件的热处理，希望按照表1的规定。

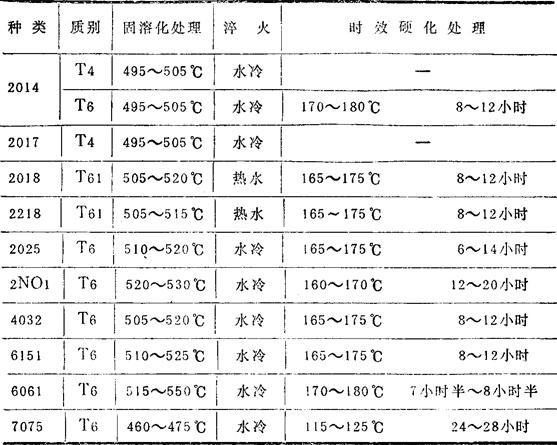

表1 标准热处理温度及时间
