铝与铝合金挤出型材(JIS H 4100)

---

1．适用范围

这个标准，适用于铝及铝合金的挤出型材(以下称型材)。

2．种类

形材，如表1按化学成分分为13种，再按尺寸容许公差的程度分为2个等级。

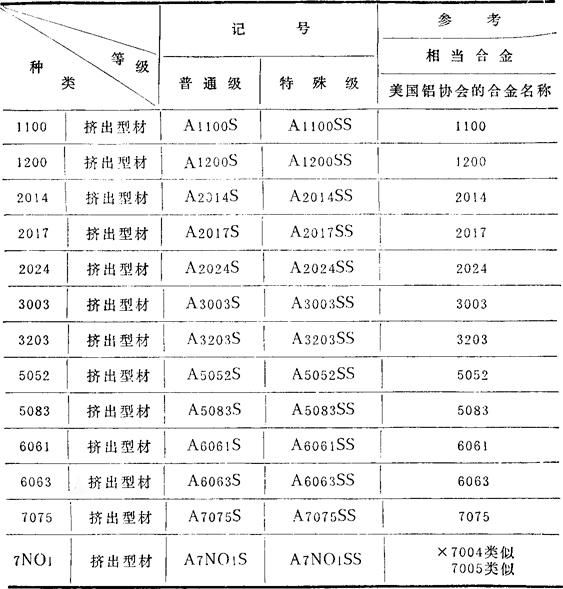

表1 种类

注：表示质别的记号，写在上述记号之后。

3．质量

3．1 型材的化学成分按表2的规定。

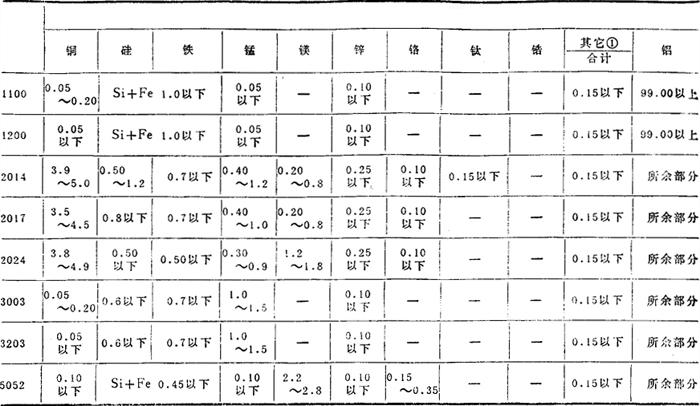

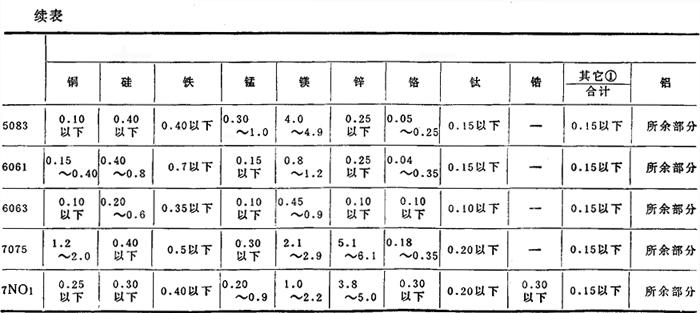

表2

注①：其它元素，只限分析在通常分析过程中含有的。

3．2 型材的机械性能(抗拉强度，屈服点，延伸率)，按表3的规定。但是，1100、1200、3003、3203、5052及6063的屈服点，只限订货者有特别要求的。

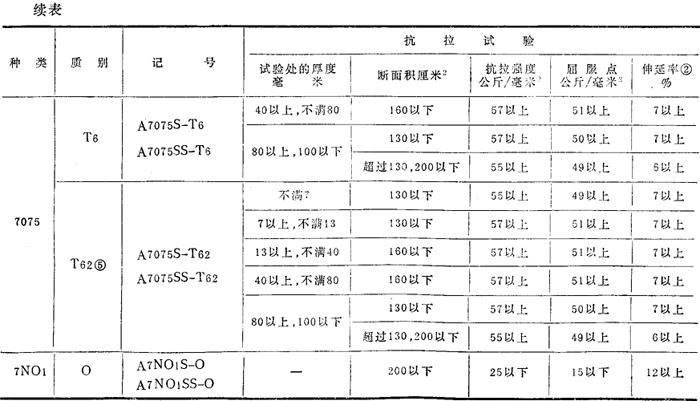

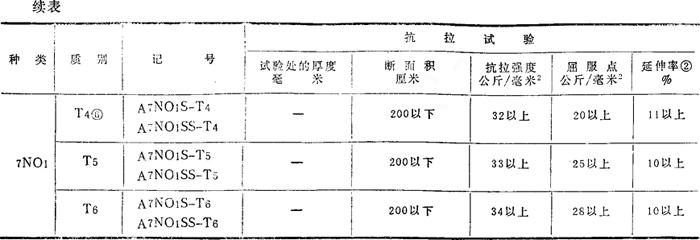

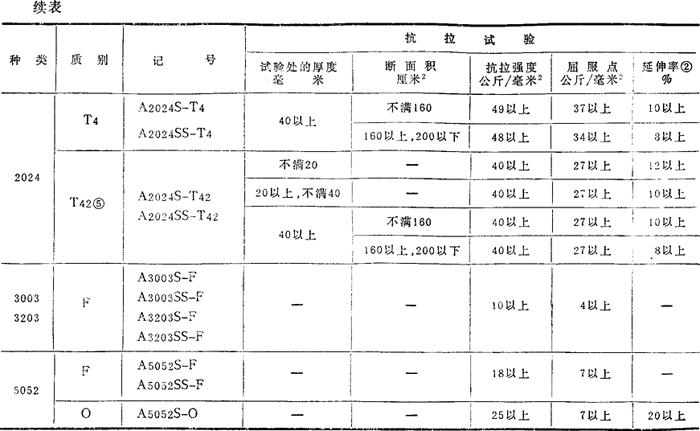

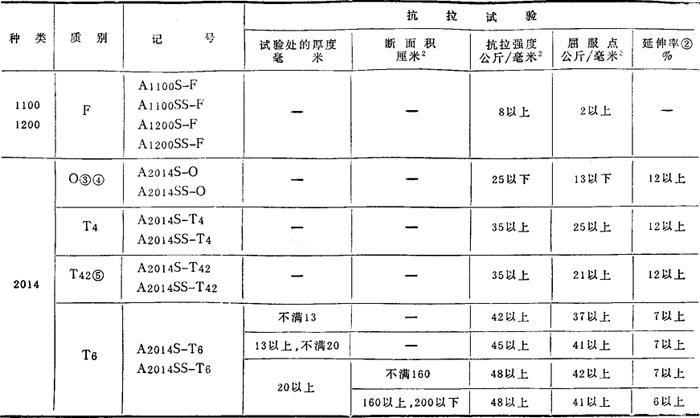

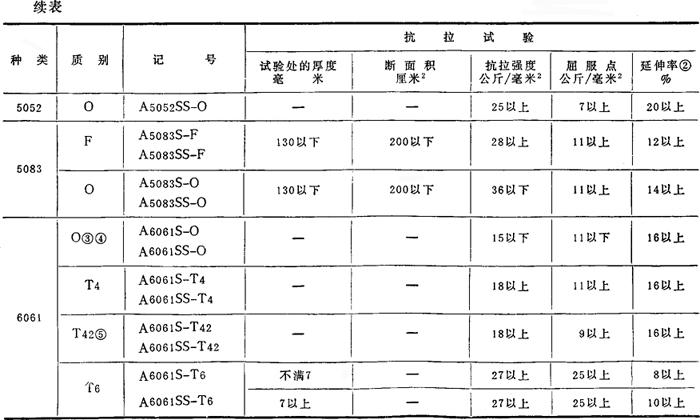

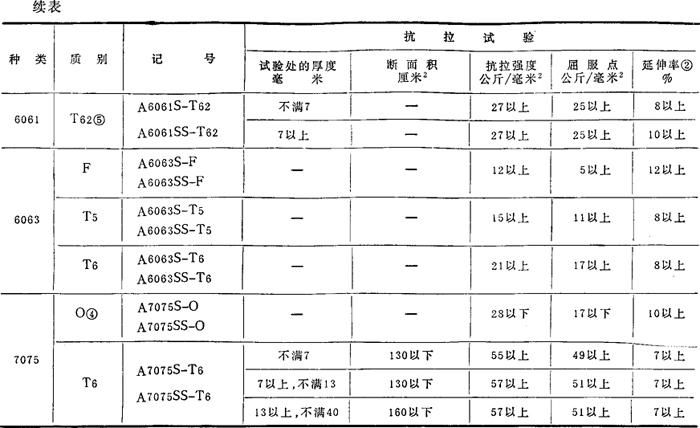

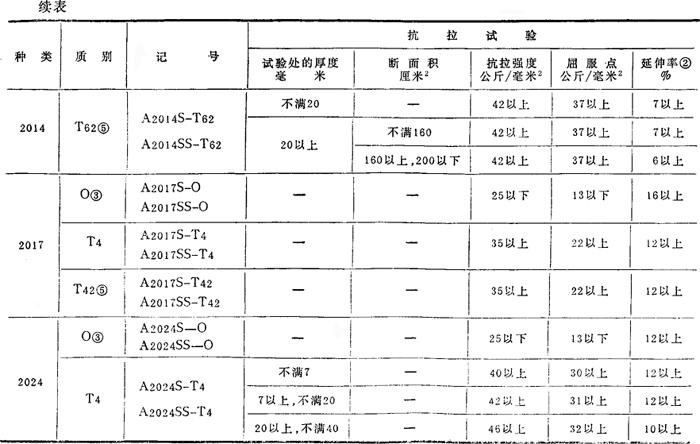

表3 机械的性能

注②：形材壁厚不满1．6毫米的，不测定延伸率。

③：质别〇经固溶处理的，必须保证有质别T42的性能。

④：质别〇经固溶处理后时效硬化处理的，必须保证有T62的性能。

⑤：质别T42及T62，不在制造厂制造。

⑥：质别T4的机械性能，为一个月常温时效(约20℃)后的参考数值。另外，在一个月常温时效以前进行抗拉试验时，如为固溶以后再进行时效硬化处理的，能保证达到质别T6的性能，也就符合T4的性能。

注：规定试验的厚度及断面积尺寸以外的机械性能，按照订货者与制造厂的协商。

4．尺寸及其容许公差

4．1 型材断面尺寸的容许公差，普通级的按表4(1)的规定，特殊级的按表4(2)的规定。

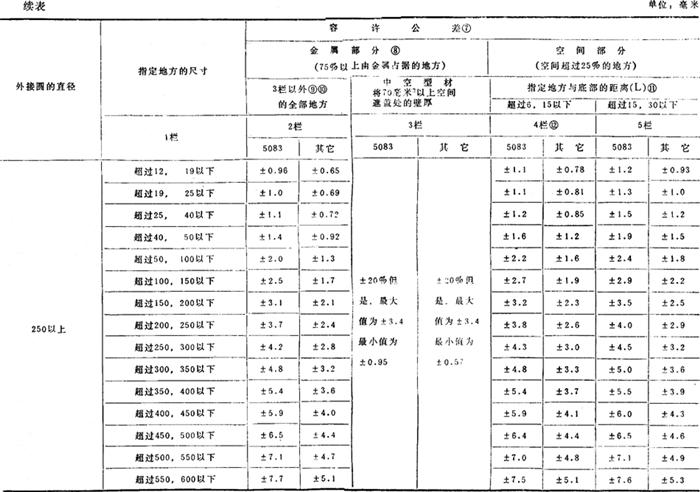

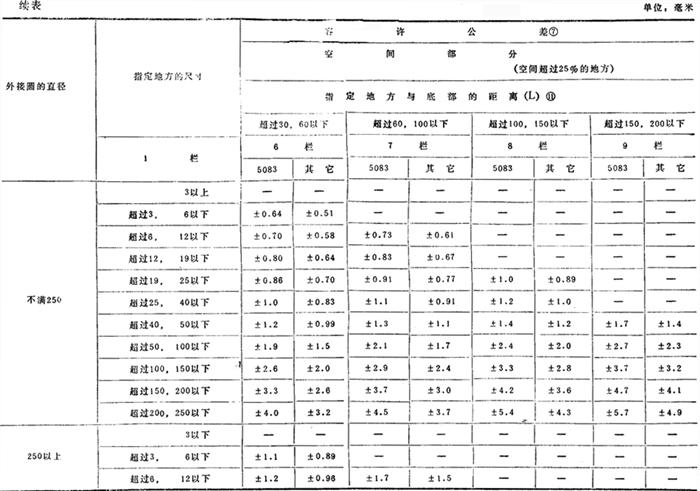

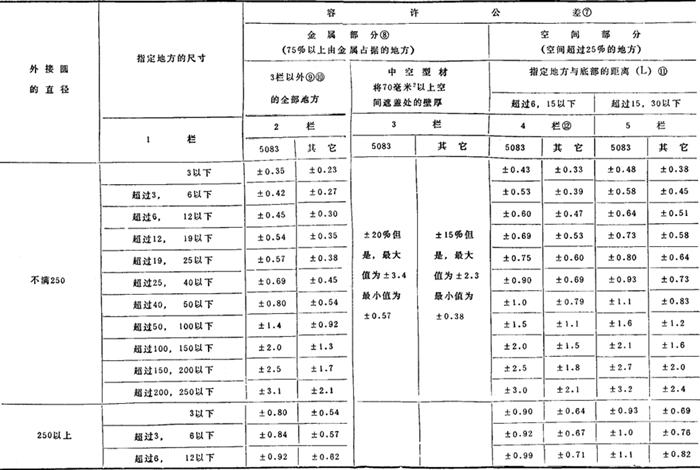

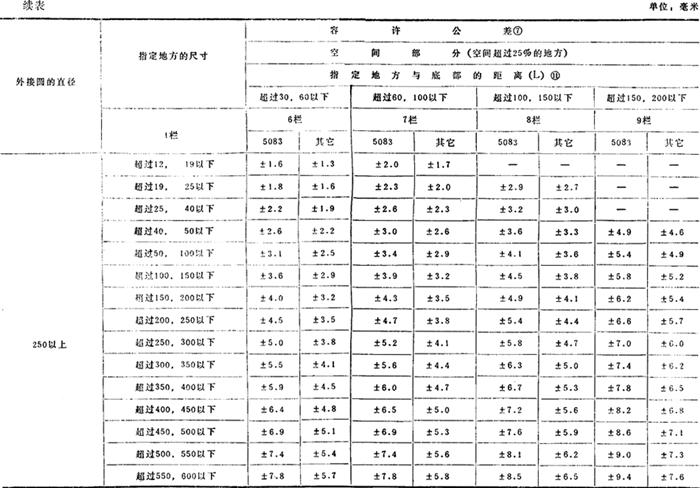

表4(1) 普通级断面尺寸的容许公差 单位：毫米

表4(2) 特殊级断面尺寸的容许公差 单位：毫米

表4(1)～(2)注：

⑦：由两个以上部分构成处的尺寸容许公差，如各部分的尺寸已被指定，则为各部分尺寸容许公差的总和。

⑧：壁厚无尺寸，仅指定外壁及内壁尺寸时，壁厚的容许公差和两侧壁厚的平均值适用第3栏。

⑨：型材如图2那样，X或Z的金属部分Y是X或Z的75%以上时，X或Z的容许公差不适用第2栏。A的距离适用第4～9栏。

⑩：象图3或图4那样，中空型材或半中空型材的单侧壁厚(T)为对侧壁厚(t)的3倍以上时，其各自壁厚的容许公差不适用本表，应按订货者与制造厂的协商。

⑾：6毫米以下的，适用第2栏。

⑿：中空型材的中空部分，适用第4栏。但是，如图1那样的中空型材，宽(W)及高(H)的容许公差，宽(W)尺寸的容许公差适用于相应高度(H)的第4栏；反之，高度(H)的容许公差适用相应宽度(W)的第4栏。但是，这些公差数值小于第2栏数值时，适用第2栏。例如：6063普通级，W为60毫米，H为30毫米，W的容许公差为±0．92毫米(30毫米的第4栏是±0．69，但它小于60毫米的第2栏±0．92，所以是0．92)。H的容许公差为±1．1毫米。

注：容许公差只指(+)或(－)时，为上述数值的2倍。

4．2 型材的长度的容许公差，按表5的规定

表5 长度的容许公差 单位：毫米

注：规定长度尺寸以外的容许公差，按订货者与制造厂的协商。

4．3 型材角度的容许公差，按照表6的规定。

表6 角度的容许公差⒀ 单位：毫米

注⒀：不适用于质别〇。

注：容许公差只指(+)或(－)时，为上述数值的2倍。

4．4 型材翘曲的容许公差，按表7的规定。

表7 翘曲的容许公差⒀⒁ 单位：毫米

注⒁：放置在平面上，由于自重而翘曲的最小值。

4．5 型材平坦度的容许公差，按照表8的规定。

表8 平坦度的容许公差⒀ 单位：毫米

4．6 型材的扭曲容许公差，按表9的规定。

表9 扭曲的容许公差⒀

4．7 型材特殊级断面圆弧部的容许公差，按照表10的规定。

表10 特殊级断面圆弧部的容许公差⒀⒁

注⒁：为断面圆弧部分在90°以上的时候。

4．8 型材特殊级的隅角及圆边半径的容许公差，按照表11的规定。

表11 特殊级隅角及圆边半径的容许公差 单位：毫米

注：容许公差只指(+)或(－)的时候，为上述数值的两倍。但是，要除去锐角的容许公差。

4．9 型材特殊级表面粗糙度的容许深度，按表12的规定。但是，只限于订货者有特别要求的。

表12 特殊级表面粗糙度的容许深度 单位：毫米

注⒂：包括挤模道痕，操纵道痕，摩擦道痕。
