铜基钎料

---

纯度大于99%的无氧铜常用于在氢气炉、分解氨气氛炉和真空炉中钎焊不锈钢。紫铜钎料的熔点为1083℃，钎焊温度一般在1120℃。紫铜在不锈钢上润湿性和流动性非常好，一般控制钎缝间隙在0～0．05mm。紫铜钎料成本低，并可制成丝、带、箔、粉各形式。钎焊接头在常温下具有很好的强度和塑性，但在400℃以上钎焊接头的强度和抗氧化性急剧下降。

Cu－31．5Mn－10Co钎料常用于在保护性气氛炉中钎焊不锈钢。该钎料的熔化区间为940～950℃，钎焊温度为1000～1050℃。该钎料钎焊的不锈钢接头在500℃左右仍能保持较高的强度(见表3－1)和抗氧化性。由于钎焊温度与某些不锈钢固溶温度一致，可将不锈钢的钎焊与热处理一同进行。

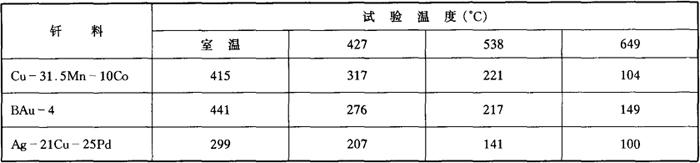

表3－1 Cr13钎焊接头在不同温度下的剪切强度(MPa)

Cu－30Ni－2Si－02B－15Fe钎料常用于不锈钢的炉中钎焊，特别是真空炉中钎焊。该钎料钎焊的不锈钢接头具有更好的高温性能，钎料在600℃时的强度和抗氧化性与1Cr18Ni9Ti相当。但该钎料熔点较高，熔化区间为1080～1120℃，钎焊温度为1175～1200℃。在如此高的温度下钎焊不锈钢，会造成不锈钢晶粒长大。
