钣金图形绘制

---

(一)挂钩件平面图形的绘制

1．绘图准备

启动AutoCAD2005系统后，可根据图4－47所示的小型挂钩零件的结构形状，设定屏幕和图层，设置图幅为(420，297)默认，并设置对象捕捉。

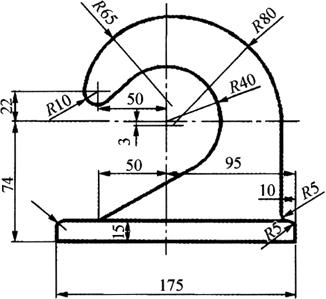

图4－47 拖钩零件(单位：mm)

2．绘制中心线

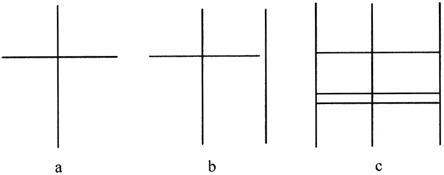

(1)调用“直线”()命令绘制两条主要轴线，如图4－48a所示。

图4－48 绘制与两轴线平行的直线

a．绘制轴线一 b．绘制轴线二 c．绘制轴线三

(2)调用“偏移”命令()绘制与两轴线平行的直线。偏移命令栏提示如下：

命令：_Offset

指定偏移距离或[通过(T)]〈80．000＞：95／／输入偏移直线与基线的距离

选择要偏移的对象或〈退出〉：／／选择竖直轴线，注意十字光标变为小方框

指定点以确定偏移所在一侧：／／将光标移到竖线的右侧，单击

选择要偏移的对象或〈退出〉：／／按“Enter”键确认

结果如图4－48b所示。按此法依次偏移出相关直线，结果如图4－48c所示。

3．绘制拖钩底板与轮廓线

(1)分别调用“延伸”()、“修剪”()命令对图4－48c进行编辑。当单击“延伸”命令时，命令栏提示如下：

命令：_XTEND

当前设置：投影=UCS，边=无

选择边界的边…

选择对象：找到1个／／出现选择对象提示时，选择最右边竖直直线

选择对象：／／按“Enter“键确认

选择要延伸的对象，按“Shift”键选择要修剪的对象或[投影(P)／边(E)／放弃(U)]：／／点取偏移出的水平线中的一条

选择要延伸的对象，按“Shift”键选择要修剪的对象或[投影(P)／边(E)／放弃(U)]：／／点取偏移出的水平线中的另一条

选择要延伸的对象，按“Shift”键选择要修剪的对象或[投影(P)／边(E)／放弃(U)]：

结果如图4－49a所示，两条水平位置的直线与最右侧竖直线相交。

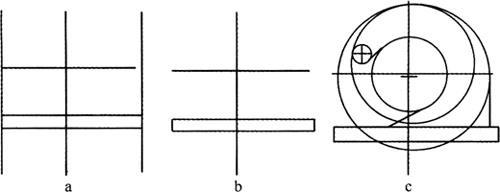

图4－49 绘制各圆及切线

a．修剪图形一 b．修剪图形二 c．绘制圆形

(2)剪切左右两竖直线的多余部分，绘制出底板。命令：_TRIM

当前设置：投影=UCS，边=无

选择剪切边…

选择对象：找到1个／／出现选择对象提示时，选择水平位置直线

选择对象：找到1个，总计2个／／再选择另一水平位置直线

选择对象：找到1个，总计3个／／再选择最左边竖直直线

选择对象：／／按“Enter”键确认

选择要修剪的对象，按住“Shift”键选择要延伸的对象，或[投影(P)／边(E)／放弃(U)]：／／方框形光标点取被修剪的对象

选择要修剪的对象，按住Shift键选择要延伸的对象，或[投影(P)／边(E)／放弃(U)]，结果如图4－49b所示。

(3)将中心线作为圆的轴线，调用“绘圆”()命令绘制出各圆及切线，如图4－49c所示。

4．修整并定形

(1)再次执行修剪命令对图4－49c进行编辑，结果如图4－50a所示。

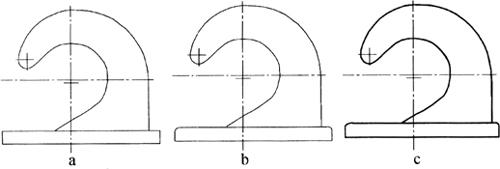

图4－50 修整并倒圆角

a．修剪图形 b．倒角 c．更改线宽

(2)调用“倒角”()命令，倒出三个小圆角。倒角命令栏提示如下：

命令：_FILLET

当前模式：模式=修剪，半径=10．0000

选择第一个对象或[多段线(P)／半径(R)／修剪(T)]：R／／设置倒角半径

指定圆角半径〈10．00130〉：5／／点取被倒角的一边

选择第二个对象：／／点取被倒角的另一边

命令：／／自动终止命令

若想继续倒角，按回车键即可。结果如图4－50b所示。

(3)运用夹点编辑命令，整理轴线的长短，并将其定义为点画线，给出轮廓线0．3mm，再单击状态栏上的“线宽”，使其凹下，结果如图4－50c所示。

(4)以名字存盘，绘图完毕。

(二)垫片件平面图形的绘制

1．绘图准备

绘制图4－51所示的垫片零件图形时，启动AutoCAD 2005系统后，先将之命名并保存，再设置图幅、图层和屏幕。

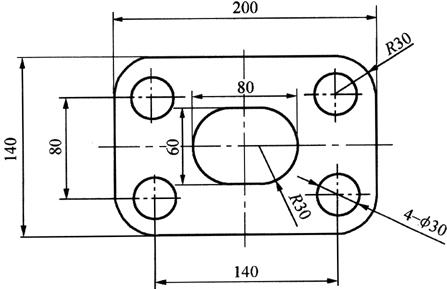

图4－51 垫片零件(单位：mm)

2．绘制中心轴线

(1)调用绘制直线命令。在正交状态下，在屏幕的适当位置画两条互相垂直的直线作为轴线。

(2)将世界坐标系转换成用户坐标系。单击“工具”／“新建”／“原点”，如图4－52a所示。命令栏提示如下：

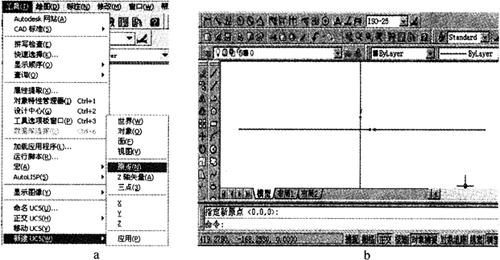

图4－52 在用户坐标系内绘制两相互垂直线

a．世界坐标系换为用户坐标系 b．原点移到两直线交点

命令：_UCS

当前UCS名称：*没有名称*

输入选项[新建(N)／移动(M)／正交(G)／上一个(P)／恢复(R)／保存(S)／删除(D)／应用(A)／?／世界(W)]〈世界〉：_D

指定新原点〈0，0，0〉：／／利用捕捉在所绘直线交点处，单击鼠标

(3)在用户坐标系内，将原点移到两直线的交点，如图4－52b所示。

3．绘制带倒角的矩形

(1)绘制矩形的圆角：结果如图4－53a所示。单击“矩形”()按钮，命令栏提示如下：

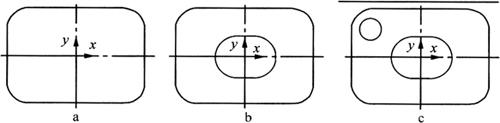

图4－53 绘制矩形及圆形

a．倒角结果 b．添加矩形 c．绘制圆形结果

命令：_RECTANG

指定第一个角点或[倒角(C)／标高(E)／圆角(F)／厚度(T)／宽度(W)]：F／／选择倒圆角

指定矩形的圆角半径〈0．0000〉：30

指定第一个角点或[倒角(C)／标高(E)／圆角(P)／厚度(T)／宽度(W)]：－100，70

指定另一个角点或[尺寸(D)]：100，－70／／输入矩形的右下顶点坐标

(2)绘制矩形及圆形：重复画带倒角的矩形()，结果如图4－53b所示。当按“Enter”键或“空格”键时，命令栏提示如下：

命令：_RECTANG

当前矩形模式：圆角=30．0000

指定第一个角点或[倒角(C)／标高(E)／圆角(F)／厚度(T)／宽度(W)]：－40，30

指定另一个角点或[尺寸(D)]：40，－30

4．绘制4个小圆

(1)输入小圆参数：结果见图4－53c。单击“”，命令栏提示如下：

命令：_CIRCLE

指定圆的圆心或[三点(3P)／两点(2P)／相切、半径(T)]：－70，40／／输入圆心坐标

指定圆的半径或[直径(D)]：15／／输入小圆半径

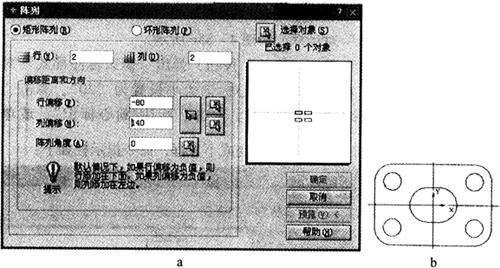

(2)设置四小圆位置：单击“”按钮，屏幕弹出“阵列”对话框，设置参数如图4－54a所示，单击“”按钮，“阵列”对话框隐去，十字光标变成方框，命令栏提示如下：

图4－54 绘制4个小圆

a．“阵列”对话框 b．阵列结果

命令：_ARRAY

选择对象：找到1个选择小圆

选择对象：／／按“Enter”键确认

屏幕再次弹出“阵列”对话框，单击“确定”按钮，“阵列”对话框隐去，屏幕图形如图4－54b所示。

5．绘制小圆的中心线

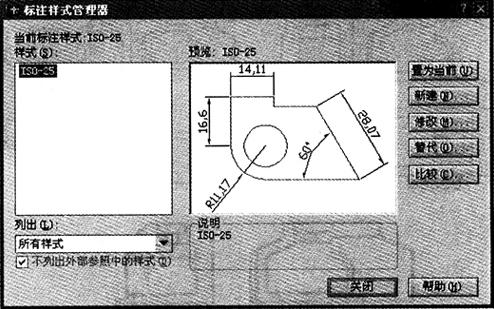

(1)输入标注圆心法命令：可用绘制直线的方法，也可用尺寸标注中标注圆心的方法，调出标注工具条，将光标放在任意工具钮上，单击右键出现快捷菜单，如图4－55a所示；单击“标注”()命令，则屏幕上出现标注工具条，如图4－55b所示；单击“”或“格式／标注样式”，屏幕出现“标注样式管理器”对话框，如图4－55c所示。

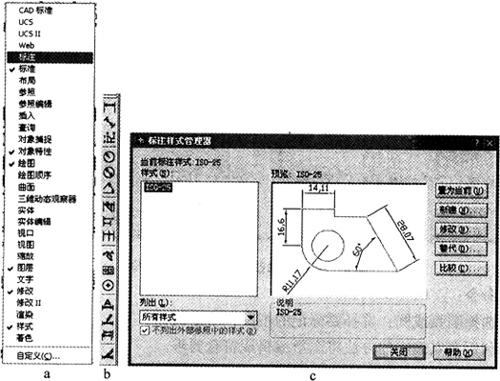

图4－55 用尺寸标注中标注圆心方法

a．快捷菜单 b．标注菜单 c．“标注样式管理器”对话框

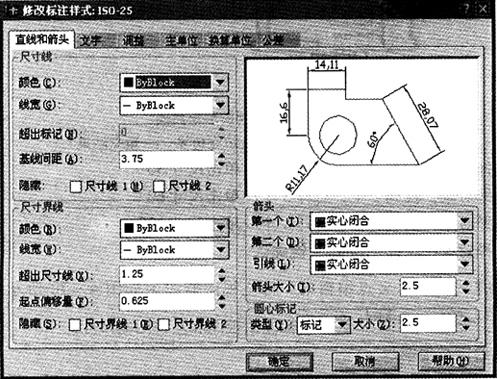

(2)确定圆心位置：单击“修改”按钮，弹出“修改标注样式”对话框，如图4－56所示。将右下角的圆心标记大小设置为“20”，单击“确定”按钮，然后关闭标注样式管理器。单击“标注／圆心标记”，或单击“下拉列表”()，屏幕上十字光标变成小方框，命令提示栏如下：

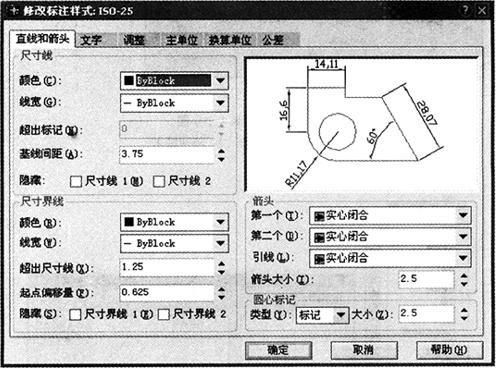

图4－56 “修改标注样式”对话框

命令：_DIMCENTER

选择圆弧或圆：选择要标记的小圆，单击鼠标。

利用夹点编辑的方法将图形编辑成符合要求。

(三)炉壳主体图形的绘制

1．绘图准备

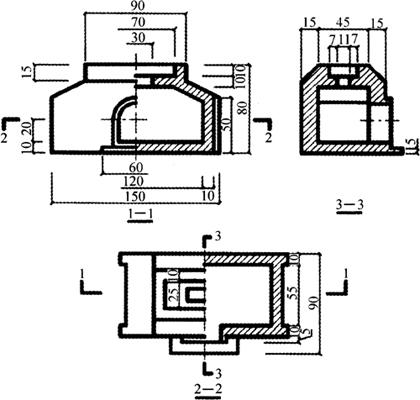

绘制图4－57所示的炉壳主体剖面图时，当启动AutoCAD2005系统后，先设置作图环境。

图4－57 炉壳主体剖面(单位：mm)

(1)设置作图区域(210，297)单击菜单“格式”／“图形界限”，命令栏提示如下：

命令：′_LAYER

命令：′LIMITS

重新设置模型空间界限：

指定左下角点或[开(ON)／关(OFF)]〈0．0，0．0〉：

指定右上角点〈420．0，297．0〉：297，210

全屏显示：

输入命令2(ZOOM的简化)，命令栏提示如下：

命令：2

指定窗口角点，输入比例因子(nX或nXP)，或[全部(A)／中心点(C)／动态(D)／范围(E)／上一个(P)／比例(S)／窗口(W)]〈实时〉：A

正在重生成模型。

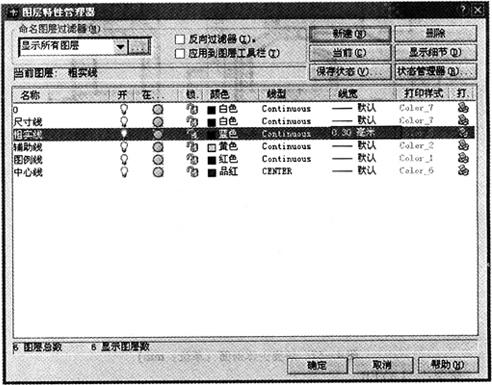

(2)设置图层：单击对象特性工具条的图层按钮，屏幕出现图层特性管理器对话框，单击“新建”按钮，增加新的图层，并给图层命名(如标注、粗实线等)，以及加载线型(如定义线宽、赋予层颜色)，如图4－58所示。

图4－58 “图层特性管理器”对话框

(3)设置对象捕捉：单击“工具”／“草图设置”，或当光标指在状态栏的任意位置时，单击右键，屏幕上出现“草图设置”对话框，选择本例常用的捕捉如图4－59所示。

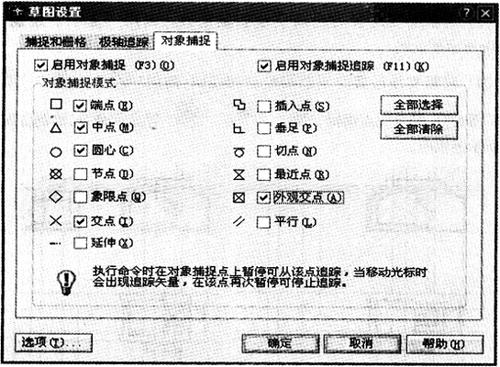

图4－59 “草图设置”对话框

2．绘制炉壳外形图

(1)将轴线层置为当前层绘制轴线：为作图准确，打开正交模式、对象捕捉、对象追踪调用“”，绘制如图4－60a所示轴线。

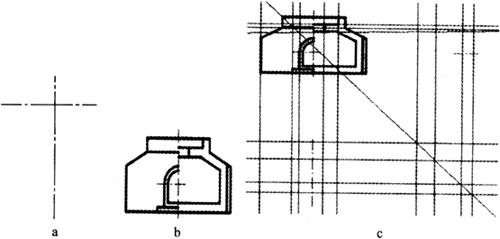

图4－60 绘制主视图及辅助线

a．绘制轴线 b．主视图的绘制 c．添加辅助线

(2)将粗实线层置为当前层绘制主视图：调用“”、“”、“”、“”、“”等命令，结合夹点编辑，“”、“”、“”等显示命令，绘制如图4－60b所示主视图。

(3)将辅助线层置为当前层绘制辅助线：调用“”，绘制如图4－60c所示辅助线。

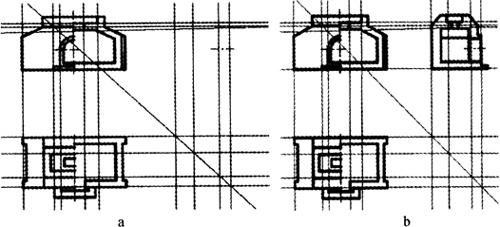

(4)将粗实线层置为当前层绘制俯视图：调用“”、“”、“”、“”等命令，结合夹点编辑“”、“”、“”等显示命令，绘制如图4－61a所示俯视图。

图4－61 俯视图及左视图的绘制

a．俯视图 b．左视图

(5)将粗实线层置为当前层绘制左视图：调用“”、“”、“”、“”等命令，结合夹点编辑“”、“”、“”等显示命令，绘制如图4－61b所示左视图。

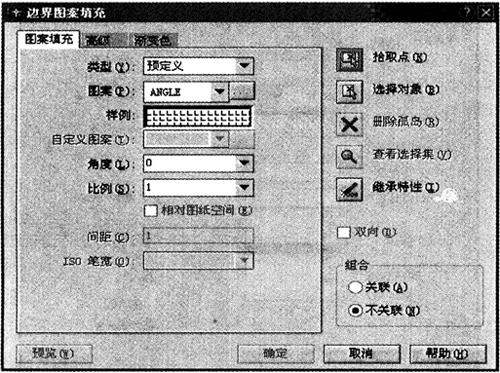

(6)将辅助线层关闭、图例线层置为当前层绘制图轮廓线：调用“”命令，屏幕出现如图4－62所示对话框。

图4－62 “边界图案填充”对话框

3．绘制炉壳体剖面线

(1)选择填充图案：单击图案后的“”，屏幕出现如图4－63a所示对话框；单击“ANSI”，在弹出的对话框中选择“ANSI31”，单击“确定”按钮，屏幕再次出现“边界图案填充”对话框，此时图案变为刚才所选样式，将参数设为如图4－63b所示。

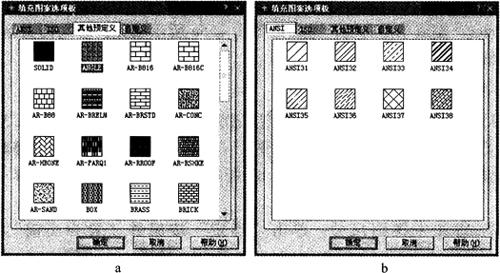

图4－63 选择填充图案

a．“填充图案选项板”对话框 b．选择填充样式

(2)选择填充比例：单击图4－64中的“拾取点”按钮，用屏幕上的十字光标在需填充的区域内单击，则需填充的区域边界变为虚线显示，如图4－65a所示。

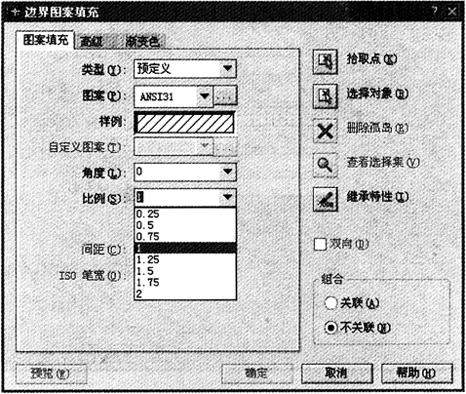

图4－64 选择填充比例

(3)选择填充边界：填充区域选择完毕后按“Enter”键或单击右键，出现如图4－65b所示快捷菜单。进而单击“预览”按钮，认为合适后，再按“Enter”键或单击右键，完成如图4－65c所示填充，否则需重新设置、重新填充。

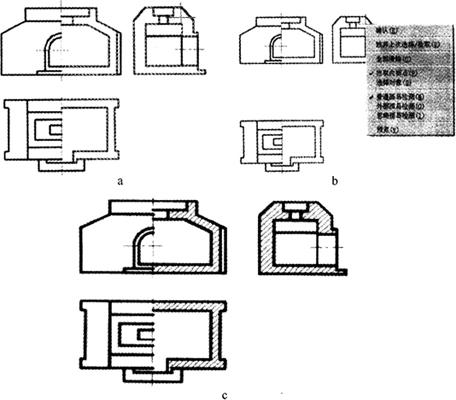

图4－65 绘制图形剖面线

a．选择填充边界 b．确认填充边界 c．填充结果

4．绘制零件尺寸标注线

(1)将图例线层关闭、尺寸线层置为当前层标注尺寸：调用“”命令，设置尺寸标注样式，出现如图4－66所示对话框。单击“修改”按钮，设置“直线和箭头”，如图4－67所示；设置“文字”，如图4－68所示。

图4－66 “标注样式管理器”对话框

图4－67 设置标注样式的直线和箭头样式

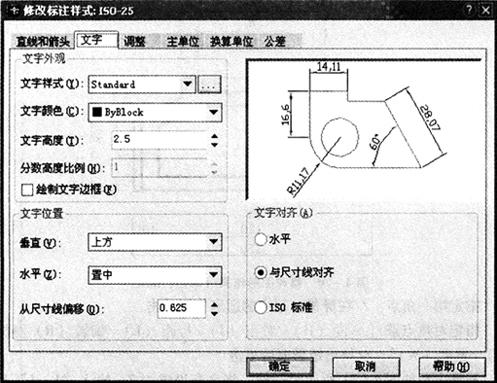

图4－68 设置标注样式的文字样式

(2)标注主视图尺寸：单击“确定”按钮并“置为当前”。调用“”，镜像出所标注尺寸的辅助线，调用“”、“”、“”、“”，分别标注主视图的尺寸，如图4－69所示。

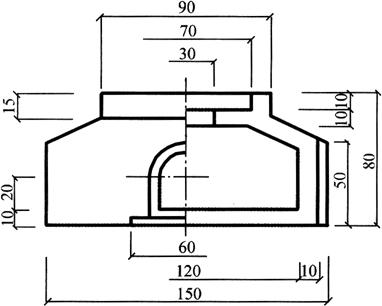

图4－69 主视图添加标注(单位：mm)

根据国标，修改尺寸(mm)70、30、60、120。单击“”，将尺寸分解，命令栏提示如下：

命令：_EXPLODE

选择对象：找到1个／／单击尺寸70

选择对象：找到1个，总计2个／／单击尺寸30

选择对象：找到1个，总计3个／／单击尺寸60

选择对象：找到1个，总计4个／／单击尺寸120

选择对象：／／按“Enter”键确认

利用“”、夹点编辑等，将主视图修改为如图4－70所示。调用“”、“”、“”，分别标注俯视图和左视图的尺寸。

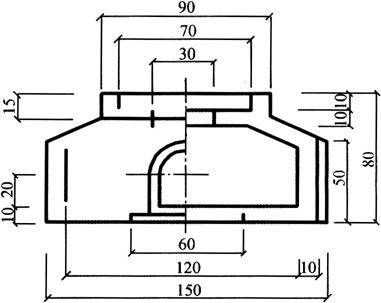

图4－70 修改图形结果(单位：mm)

5．绘制其他图示

(1)将辅助线层关闭、其余层打开，粗实线层置为当前层，标注剖切位置线和剖视方向线。调用“”命令，绘制剖切位置线和剖视方向线及剖视图名称的下画线。

(2)将尺寸线层置为当前层，标注剖切顺序。单击“A”，命令栏提示如下：

命令：_MTEXT当前文字样式：“Standard”，当前文字高度：2．5

指定第一角点：／／在屏幕要写字的适当位置单击

指定对角点或[高度(H)／对正(J)／行距(L)／旋转(R)／样式(S)／宽度(W)]：／／拉出矩形框后单击

屏幕出现如图4－71所示对话框，将字高设置为7，输入“1－1”后，

单击“确定”按钮。单击“”，将文字移动到合适的位置。参照此法，完成其余文字的标注，结果如图4－57所示，从而完成作图。

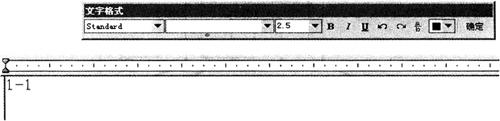

图4－71 添加文字
