钢的退火与正火

---

退火是将钢件加热高于或低于钢的临界点，保持一定时间，随后使其缓冷以获得接近平衡状态。退火的目的在于：降低钢件的硬度，消除钢中内应力，使钢的成分均匀化，细化钢的组织，并为下一道加工工序作准备。

正火是将钢件加热到上临界点以上40～60℃，或更高温度，达到完全奥氏体化和均匀化，然后在自然流通的空气中进行均匀冷却。正火的目的在于：调整钢件的硬度，细化晶粒及消除网状碳化物，并为下一道淬火工序作组织准备。

正火与退火的主要区别是正火的冷却速度比退火大。钢经正火后的组织是细珠光体和少量铁素体(亚共析钢)，或单一细珠光体组织(共析钢或过共析钢)，其硬度也较高，机械性能(抗拉强度、冲击值等)也较退火为高。

1．钢的退火工艺分类及应用(表14－82)

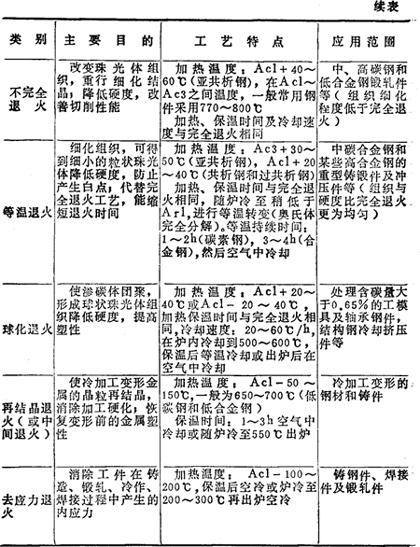

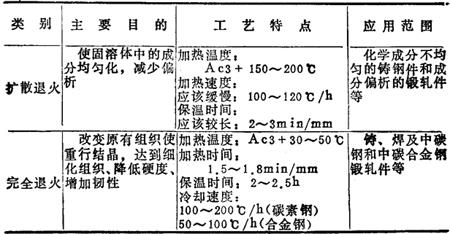

表14－82 钢的退火工艺分类及应用

2．常用结构钢的退火及正火工艺规范(表14－83)

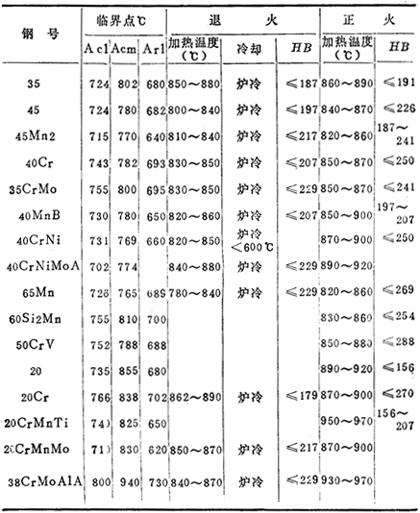

表14－83 常用结构钢的退火及正火工艺规范
