钢丝网水泥板

---

1．产品分类

(1)分类

钢丝网水泥板按用途分为钢丝网水泥屋面板(代号：GSWR)和钢丝网水泥楼板(代号：GSLB)两类。

(2)级别

1)钢丝网水泥屋面板按可变荷载和永久荷载分为四个级别，见表3-85。

表3－85 钢丝网水泥屋面板级别kN／m

2)钢丝网水泥楼板按可变荷载分为四个级别。见表3－86。

表3－86 钢丝网水泥楼板级别kN／m²

(3)规格尺寸

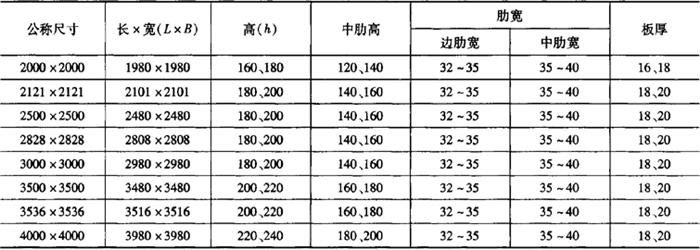

1)钢丝网水泥屋面板规格尺寸见表3－87。

表3－87 钢丝网水泥屋面板规格尺寸mm

注：根据供需双方协议也可生产其他规格尺寸的屋面板。

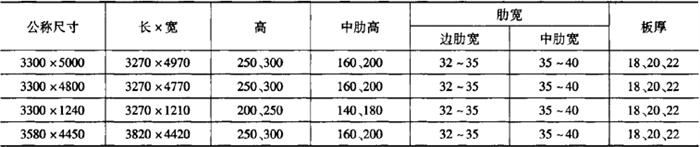

2)钢丝网水泥楼板尺寸见表3－88。

表3－88 钢丝网水泥楼板规格尺寸mm

注：根据供需双方协议也可生产其他规格尺寸的屋面板。

2．技术要求

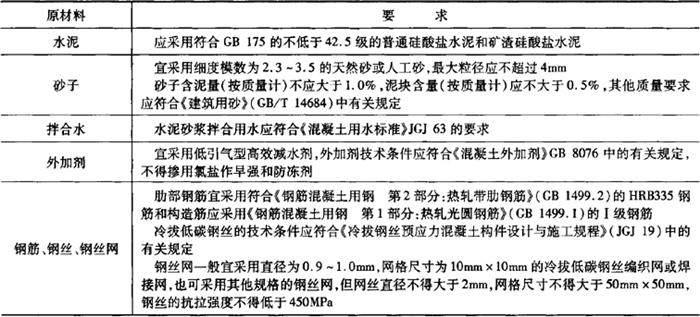

(1)原材料(表3－89)

表3－89 钢丝网水泥板的原材料要求

(2)砂浆强度

1)钢丝网水泥板用砂浆抗压强度标准值应符合设计要求，设计未提出要求时，应不低于40MPa。

2)钢丝网水泥板起吊、出厂时的砂浆强度应不低于砂浆抗压强度标准值的75%。

(3)构造要求

1)钢丝网水泥屋面板和楼板层面的砂浆保护层厚度不小于3mm，肋部砂浆保护层厚度不小于5mm。

2)钢丝网搭接长度光边不应少于50mm，毛边不应少于80mm。

3)钢丝网水泥板肋部受力钢筋布置不应超过两排钢筋。净距不应小于钢筋直径，且不小于10mm。

4)钢丝网水泥屋面板和楼板的面板配筋直径和肋部的箍筋直径应不小于2．6mm。间距应不小于200mm。

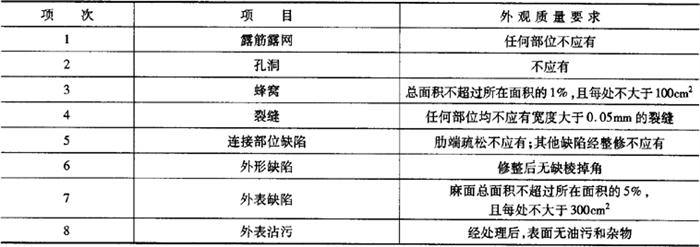

(4)外观质量(表3－90)

钢丝网水泥板的外观质量应符合表3－90的规定。

表3－90 外观质量

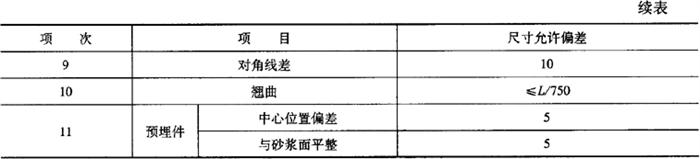

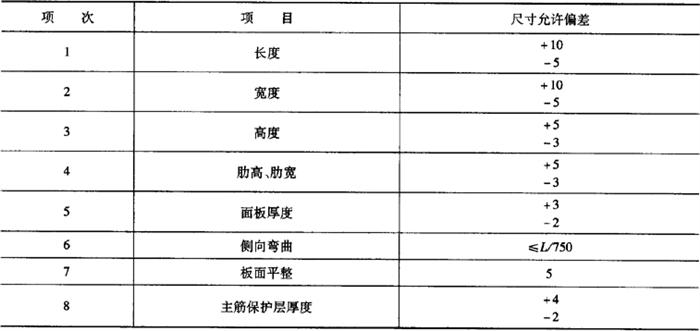

(5)尺寸偏差(表3－91)

钢丝网水泥板的尺寸允许偏差应符合表3－91的规定。

表3－91 尺寸允许偏差mm

(6)力学性能

1)钢丝网水泥板承载力。

①要求按混凝土结构设计规范规定进行检验时，应符合公式(3-3)要求。

式中——钢丝网水泥板承载力检验系数实测值。即试件的承载力检验荷载实测值与承载力检验荷载设计值(均包括自重)的比值；

γ₀——结构重要性系数。设计未提出要求时取γ₀=1；

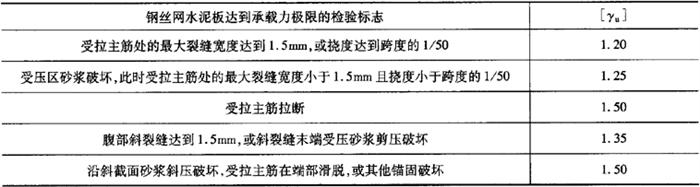

[γ_u]——钢丝网水泥板检验系数允许值按表3－92取用。

表3－92 检验系数

②当按钢丝网水泥板实配钢筋进行承载力检验时，应符合公式(3－4)要求：

式中 η——钢丝网水泥板承载力检验修正系数，根据《混凝土结构设计规范》(GB 50010)按实配钢筋的承载力计算确定。

2)钢丝网水泥板挠度应符合公式(3-5)和公式(3－6)要求：

式中——在荷载标准值下，钢丝网水泥板跨中挠度实测值，mm；

[a_s]——挠度检验允许值。由设计的挠度允许值折算而得。设计未提出要求时，取[a_s]=L／300，L为钢丝网水泥板的跨度；

M_k——按荷载标准组合计算所得的弯矩值，kN·m；

M_q——按荷载准永久组合计算所得的弯矩值，kN·m；

θ——考虑荷载长期作用对挠度增大的影响系数，按GB 50010确定；

[a_f]——钢丝网水泥板的挠度限值，按GB 50010确定。

3)钢丝网水泥板裂缝应符合公式(3－7)的要求。

式中——在荷载标准值下，最大裂缝宽度实测值，mm；

[W_smax]——钢丝网水泥板检验的最大裂缝宽度允许值。设计未提出要求时，取[W_smax]=0．05mm。
