钎焊接头形式和装配间隙的选择

---

1．钎焊接头形式的选择

选择原则：满足强度、密封性、焊接工艺性要求。如要求接头与母材等强度时，首先在结构设计上就应当给以保证。用扩大焊缝截面、改善结构形式等手段弥补钎焊接头达不到与母材等强的缺陷。为增强接头的密封性设计了端面密封接头如图8－4所示形式。为增强接头负荷能力和承受动荷能力设计了动荷和重荷接头结构，如图8－5所示。各种钎焊接头形式如图8－3～8－9所示。

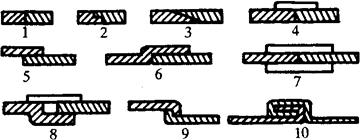

图8－3 平板钎焊对接接头

1，2，3－平对接 4，7，8－加盖板对接 5，6－搭接对接 9－弯边对接 10－锁边对接

图8－4 端面密封接头

注：密封接头，钎焊时应留焊接工艺孔，保证加热时，气体逸出，有助于保证焊缝密封性。

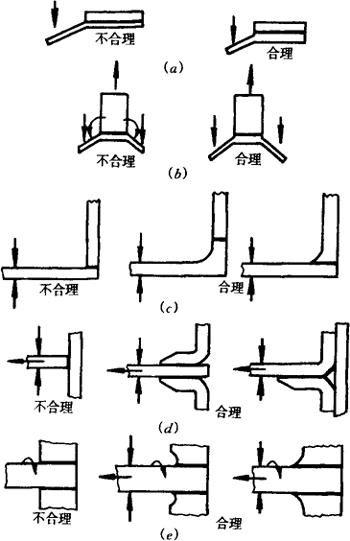

图8－5 动荷、重荷的接头设计

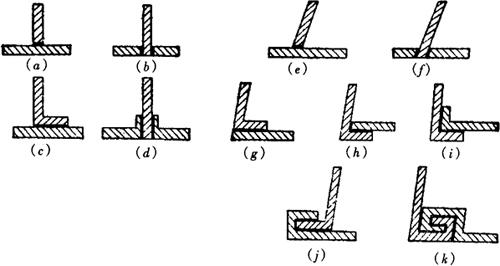

图8－6 T形和斜角接头

注：(a)(b)(e)(f)强度较低

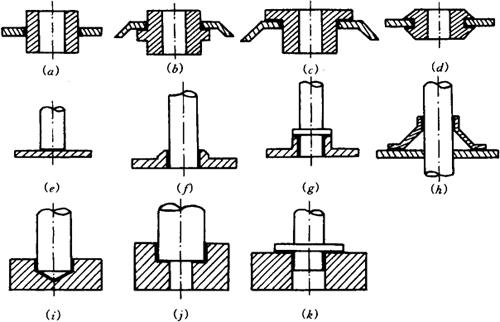

图8－7 管、棒与板的钎焊接头

注：(a)(e)强度较低

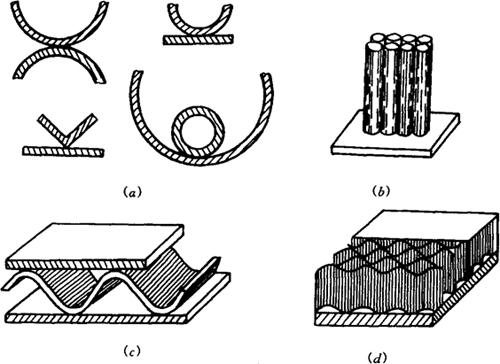

图8－8 线接触钎焊接头

注：用于受力不大或不受压力焊缝。

(a)一些典型接头 (b)管状散热器接头 (c)夹层结构接头 (d)蜂窝结构接头

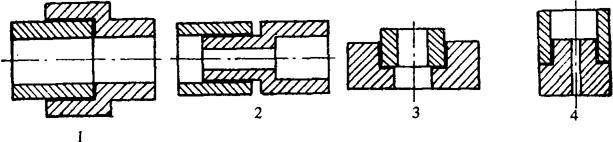

图8－9 管件钎焊接头形式

1－内孔径相同 2－外径相同 3－外径与内孔径均不同 4－外径相同内孔径不同

2．钎焊接头的装配间隙

为保证接头钎缝强度和致密性，焊件接头之间必须留适当间隙。不同母材、不同钎料常用的接头间隙如表8－8所示。当钎料流动性差、水平位置钎焊时、使用钎剂(钎料与母材发生强烈反应)时要扩大装配间隙。反之钎料流性好、垂直位置钎焊、无钎剂的自钎剂钎料(钎料与母材相互作用小)时，可以缩小装配间隙。异种材料焊接时，应计算出钎焊温度时的实际间隙，即考虑热膨胀的影响。

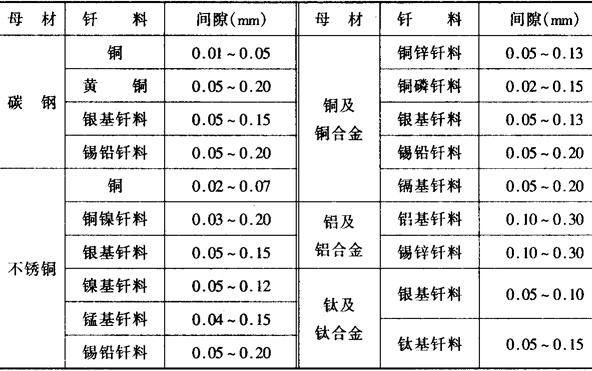

表8－8 各种材料钎焊接头的装配间隙
