金属探测器

---

金属探测器由探头和控制单元两部分组成，当物料中夹带有金属杂物时，探头产生相应的电信号、控制单元处理后，产生控制信号，根据输送物料的速度及探头与剔除装置的距离，控制信号产生一定的延时时间，以保证物料运送主剔除装置位置时，将金属杂物排除在生产线之外。

YC61、YD61系列金属探测器

1．结构特点

(1)YC61、YD61金属探测器是由YC61型探测头和YD61型电控箱两部分组成。金属探测器原理框图见图9－11－7所示。

图9－11－7 金属探测器原理框图

(2)YC61型探测头外形图见图9－11－8所示。

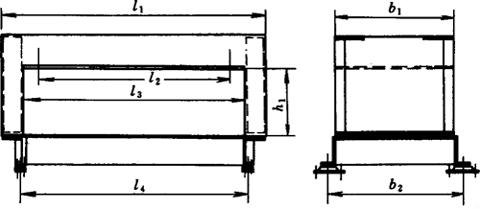

图9－11－8 YC61型探测头外形图

(3)YC61型探测头外形尺寸见表9－11－8。

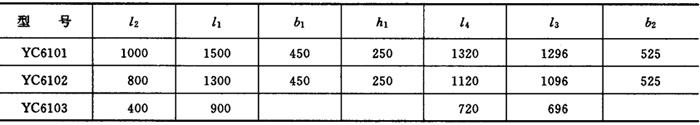

表9－11－8 YC61型探测头外形尺寸表 单位：mm

2．主要技术参数

见表9－11－9。

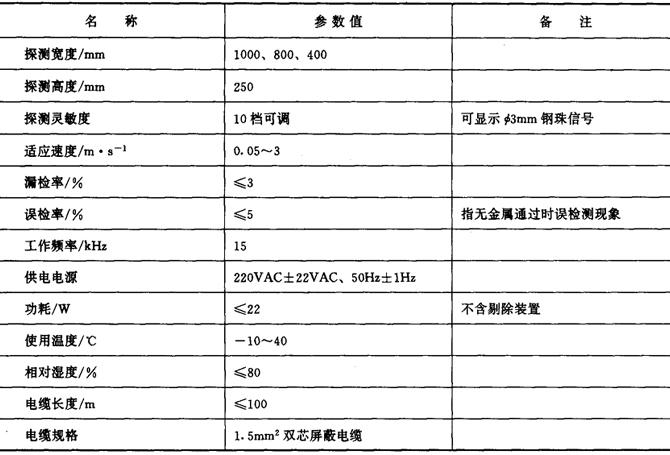

表9－11－9 YC61、YD61金属探测器主要技术参数

3．生产厂家

昆明船舶集团公司。
