配料

---

众所周知，聚氯乙烯塑料在成型加工和使用过程中，受到热和光的作用而氧化降解，同时助剂也会损失。．此外各种聚氯乙烯制品的配方也不同，因此控制回收料的质量时保证再生制品的使用价值是一个重要问题。由于目前尚缺乏成熟简便的检验方法，故一般通过试验，进行物理力学性能测定，然后决定复制品的配方。确定配方的原则如下：

(一)助剂选择

(1)再生制品价格较低，因此选择助剂时应考虑成本。

(2)废旧塑料的颜色不同，故不宜生产浅色的制品，对助剂的色泽要求不高。

(二)助剂加入量的估算

一般是通过经验和试验配方来确定助剂的添加数量。增塑剂添加量的估算可参考下式：

式中 x——增塑剂的添加量(kg)

A——聚氯乙烯废旧料总量(kg)

B——要求再生料中增塑剂的百分率

R₁——Akg废旧料中去除增塑剂后的重量(包括树脂和其它助剂)

式中 C——聚氯乙烯废旧料配方中增塑剂的百分率

K₁——聚氯乙烯废旧料中增塑剂的保留系数(K₁=1—K，K=废旧料中增塑剂的损耗系数)。

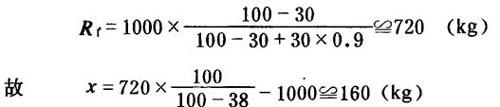

例：设废旧聚氯乙烯农业薄膜A=1000kg，以此加工再生鞋底(要求鞋底中增塑剂用量为60份)，按上式估算增塑剂的添加量。聚氯乙烯农用薄膜配方中一般增塑剂用量为45份，换算百分率约为30%，要求鞋底中增塑剂60份换算百分率约为38%。按经验废旧聚氯乙烯农膜的增塑剂损耗约为10%；则K₁=0．9，

即需添加增塑剂量约160kg。其它助剂一般根据经验确定加入量。

(三)再生制品的配方

再生塑料制品的配方举例见表8－4－6。

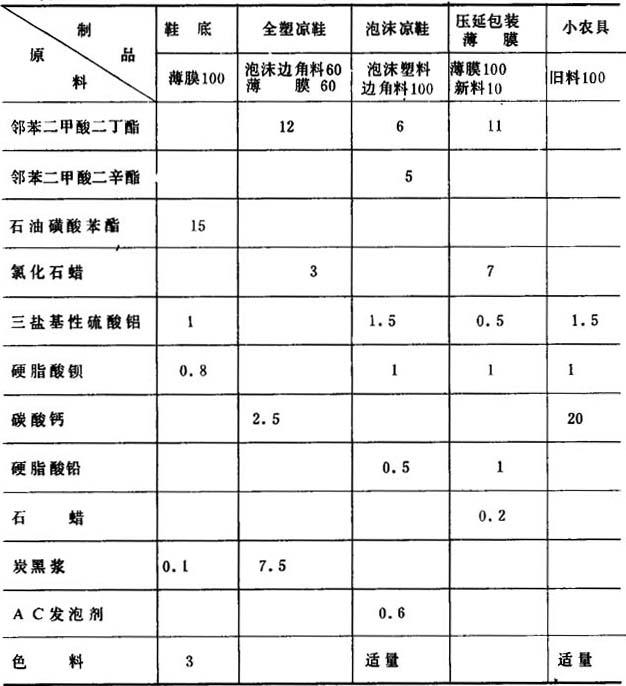

表8－4－6 配方举例
