连续冷却C曲线

---

过冷奥氏体连续冷却转变C曲线也叫作“热动力学曲线”，根据英文名称字头，又称为“CCT曲线”，见图14-5．

CCT曲线直接反映了冷却速度与奥氏体冷却转变温度和转变产物之间的关系．图中v_k称临界冷速，它是获得全部马氏体组织的最小冷速．v_k值越校钢在淬火时越容易获得马氏体组织，即钢接受淬火的能力越大．按不同冷却速度连续冷却时，过冷奥化体转变成不同的产物，即：5．6℃／s时为珠光体；33．3℃／s时为珠光体和少量马氏体；≥138℃／s时为马氏体和残余奥氏体．

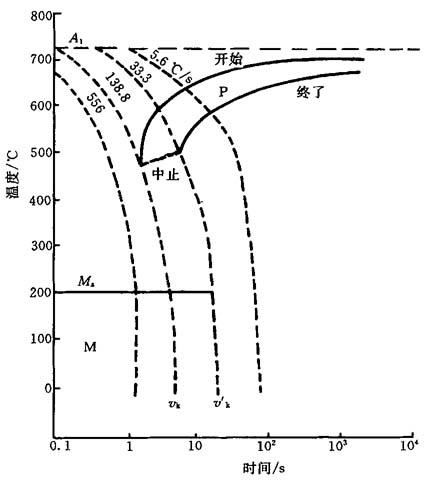

图14-5 共析钢的连续冷却C曲线

图14-5中的v_k和v’_k是两个临界冷却速度．当实际冷却速度小于v’_k时，只发生珠光体转变；大于v’_k时则先后发生珠光体转变和马氏体转变；大于v_k时则只发生马氏体转变．因此，v_k是保证奥氏体在连续冷却过程中不发生分解而全部过冷到马氏体区的最小冷速，称为“上临界冷速”，或称为“淬火临界冷速”．v’_k是保证奥氏体在连续冷却过程中全部分解而不发生马氏体转变的最大冷速，称为“下临界冷速”．钢在淬火时的冷速应大于上临界冷速v_k；而在铸造、锻轧、焊接以后的冷速应当小于下临界冷速v’_k．
