运输机械设备

---

1．有轨运输机械

(1)轨道平车技术特征

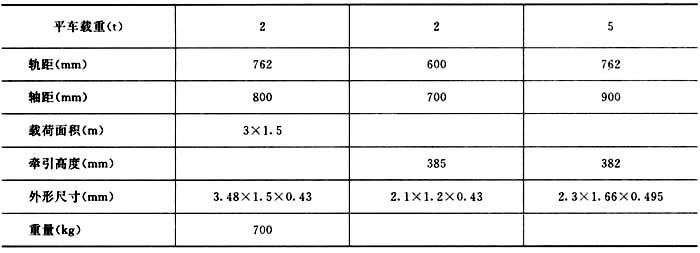

表6－1－5 轨道平车技术特征

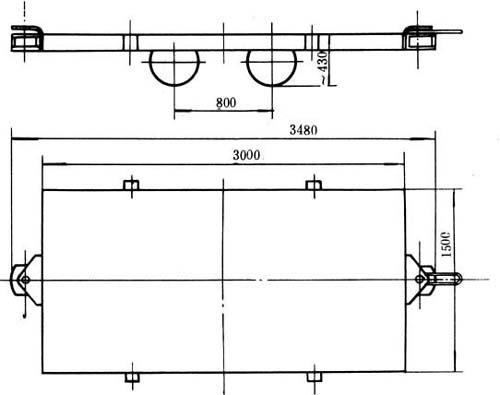

图6－1－10 2t平板车

(2)有轨内燃牵引机车的技术特征

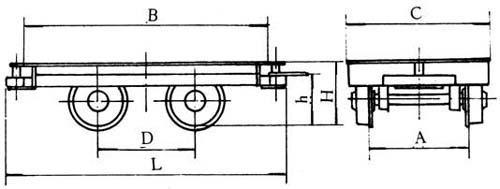

图6－1－11 5t平板车

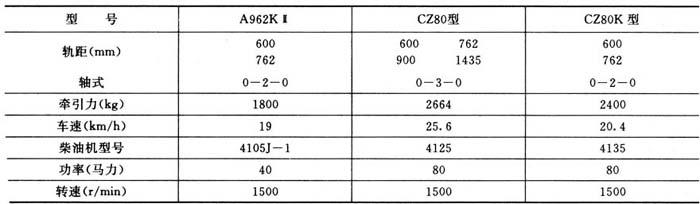

表6－1－6 有轨内燃牵引机车的技术特征

2．无轨运输机械

适用于中小型造纸厂。

(1)无轨轮胎平板车

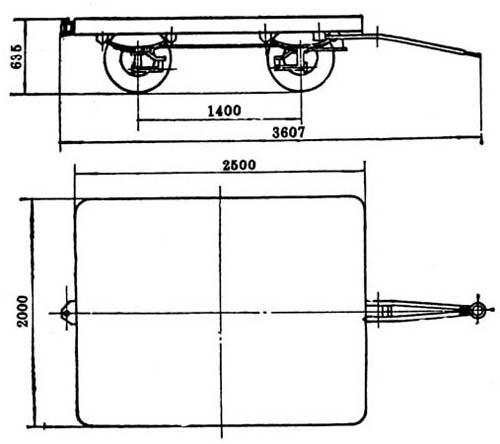

图6－1－12 3t气胎平车

表6－1－73t轮胎平板车的技术特征

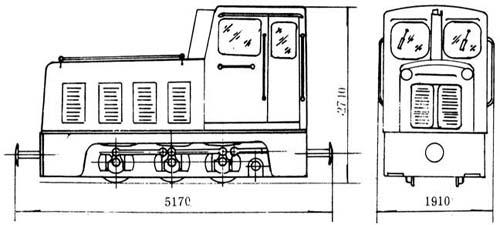

图6－1－13 窄轨内燃机车

(2)无轨内燃牵引机车

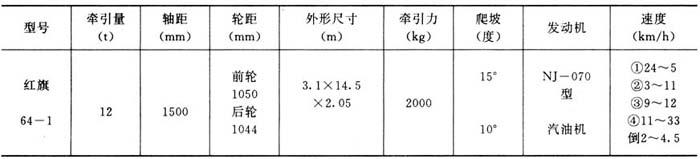

表6－1－8 无轨内燃牵引机车技术特征

3．草类原料的拖轮货驳船运输

(1)拖轮、货驳船的技术特征

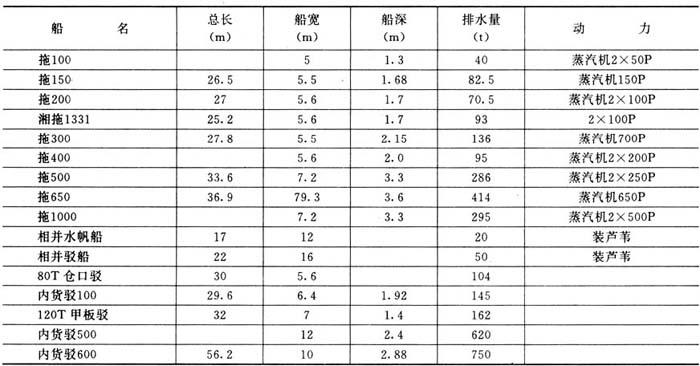

表6－1－9 拖轮、货驳船的技术特征

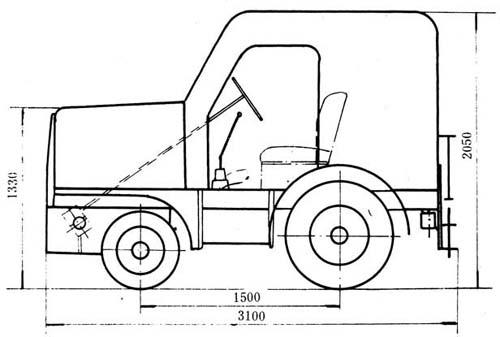

图6－1－14 红旗牵引车

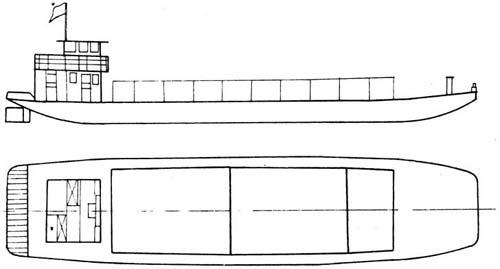

图6－1－15 甲板驳船

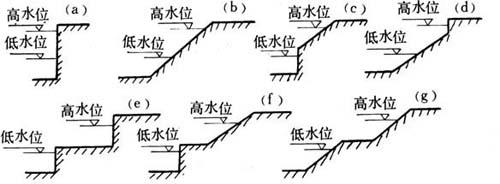

图6－1－16 码头型式

(a)直立式 (b)斜坡式 (c)半斜坡式 (d)半直立式 (e)双级线 (f)直斜式 (g)双斜坡式

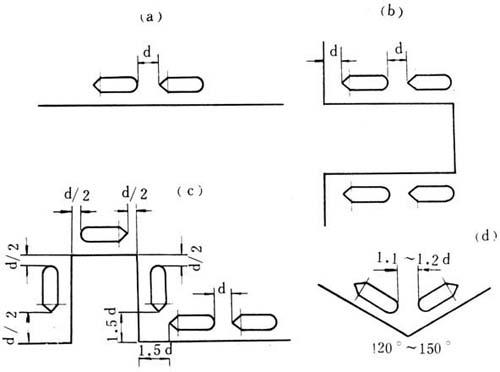

图6－1－17 码头船位

(a)顺岸码头 (b)与岸成90°角突码头 (c)与顺码头相接成90°(或近似90°)的突码头， (d)带角度120～150°凹码头

(2)常用码头、船位及间距

码头型式：①直立和半直立式；②斜坡和半斜坡式；③双级线；④直斜式。

码头和船位：①顺岸码头和顺岸码头相接成90°角突码头；②与岸成90°角突码头；③带角度120～150°凹码头

船位：指在码头停船位置和间位

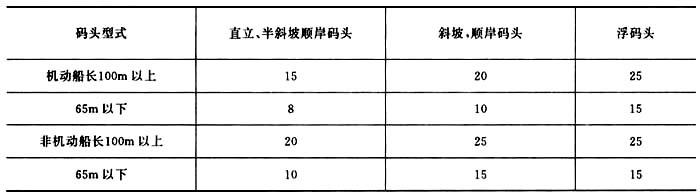

表6－1一10 几种不同型式码头、停船位置及距离(m)
