运用网络计划技术合理安排

---

A513细纱机大修理工程

某棉纺织厂A513细纱机的大修理，总工期计划为六天，现应用网络计划技术对大修理任务进行合量的安排。

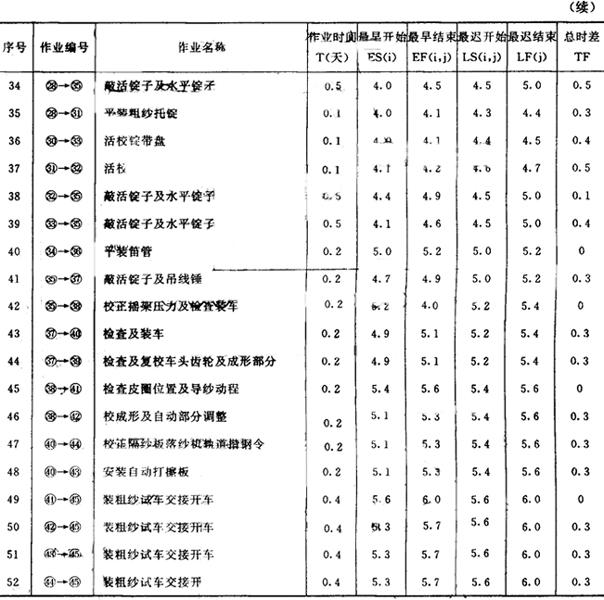

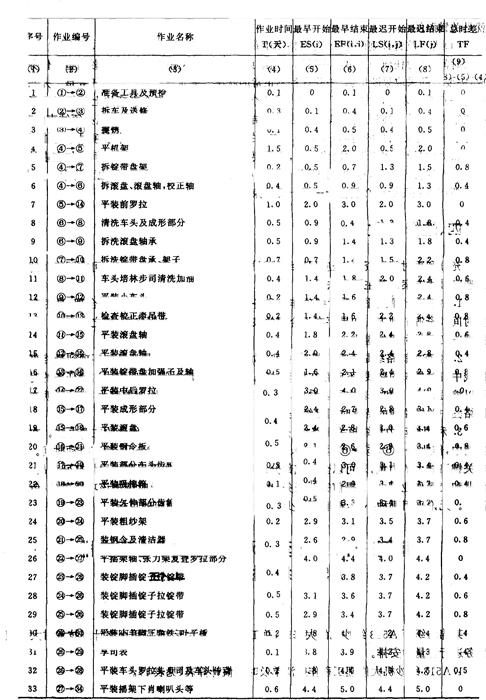

1．A513．细纱机大修理工程作业清单及时间值计算表(见表1)。

二、网络计划图：

说明：

①单位以“天”为单元。

②6人分四条线开展工作，底线为1^#2^#，再上一条为3^#，3^#上一条为4^#4^#上一条为5^#，6^#

③细纱机大修理由六人一起配合工作，分工很细，又需机修车间等部门的配合，因此我们排了一个网络图，来研究一台细纱机的大修理过程。通过网络图我们找到关键路线和非关键路线，看到增产节约潜力的所在。

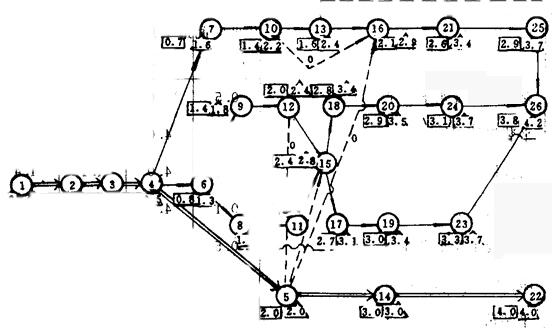

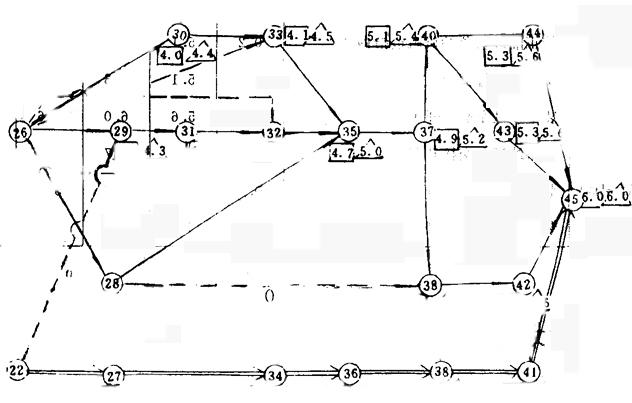

图1

A513细纱机大修理工作进度网络图

A513细纱机大修理工作进度网络图

①→②准备工具及予检(0．1天)

②→③拆车及送修(0．3天)

③→④擦锈(0．1)天

④→⑦拆锭带盘架(0．2天)

④→⑤平机架(1．5天)

④→⑥校正轴拆滚盘滚盘轴(0．4天)

⑥→⑨拆洗滚盘轴承(0．5天)

⑥→⑧清洗车头及成形部分(0．5天)

⑦→⑩拆洗浸锭带盘轴承架子(0．7天)

⑨→⑿平装小车头(0．6天)

⑧→⑾车头培林步司清洗加油(0．4天)

⑩→⑿检查校正牵吊带(0．2天)

⑿→⒂平装滚盘(0．4天)

⑾→⒂平装滚盘轴(0．4天)

⒀→⒃平装锭带盘架子及轴(0．5天)

⒂→⒅平装滚盘(0．4天)

⒂→⒄平装成形部分(0．3天)

⒃→(21)平装钢反(0．5天)

⒅→⒇平装吸棉箱(0．1天)

⒄→⒆平装部分车头齿轮(0．3天)

⑤→⒁平装前罗拉(1天)

⒁→(22)平装中后罗拉(1天)

⒆→(23)平装欠伸部分齿轮(0．3天)

⒇→(24)平装粗纱架(0．2天)

(21)→(25)装钢令及洁清器(0．3天)

(24)→(26)装锭脚插锭子拉锭带(0．5天)

(23)→(26)装锭脚插锭子拉锭带(0．5天)

(25)→(26)装锭脚插锭子拉锭带(0．5天)

(22)→(27)平摇架轴张力架复查罗拉部分(0．4天)

(26)→(29)装横动装置享司表(0．1天)

(26)→(30)平装小羊脚，三角铁，叶子板(0．2天)

(28)→(28)平装车头罗拉头步司装好车头传动(0．2天)

(27)→(34)平装摇架，下肖，喇叭头等(0．6天)

(28)→(35)敲活锭子及水平锭子(0．5天)

(29)→(31)平装粗纱托锭(0．1天)

(30)→(33)活校锭带盘(0．1天)

(31)→(32)活校滚(0．3天)

(32)→(35)活校滚盘(0．3天)

(23)→(35)敲活锭子及水平锭子(0．5天)

(34)→(36)平装笛管(0．2天)

(35)→(37)敲活锭子及一插(0．2天)

(36)→(38)校正摇架力及检查装车(0．2天)

(37)→(38)检查及复校车头齿轮及成形部分(0．2天)

(37)→(40)检查及装车(0．2天)

(38)→(41)检查皮圈位置及导纱动程(0．2天)

(38)→(42)校成形及自动部分调整(0．2天)

(40)→(43)安装自动打擦板(0．2天)

(40)→(44)校正板及落纱机导轨措钢令(0．2天)

(41)→(45)装粗纱、试车、交接开车(0．4天)

(42)→(45)装粗纱，试车，交接，开车(0．4天)

(43)→(45)装粗纱，试车，交接开车(0．4天)

(44)→(45)装粗纱，试车，交接开车(0．4天)
