辊式除尘机

---

辊式除尘机又称羊角除尘机或羊角筛，是我国沿用较早较普遍的一种除尘设备。

1．工作原理

草片进入辊式除尘机后，随羊角转鼓转动，草片被拨动，打散、翻滚，使草叶、尘土经上吸尘抽走，较重的泥沙、稻粒尘土等经筛板落入灰斗，利用螺旋和风机排尘除去。筛选净化后的均整草片，送去蒸煮制浆。

2．主要结构

主要由羊角辊筒、筛板、吸尘罩、灰斗、出渣螺旋、风机及传动部分所组成。

①羊角辊筒由8～10mm厚的钢板卷焊接而成；辊面按螺旋线形式焊有羊角齿棒，中间装有通轴。

②羊角齿棒是由热处理后的耐磨，高硬度的圆钢车制或钢板割制而成，羊角形状有圆锥棒形，也有梯形角钢状(如上底25mm，下底35mm，厚度14～16mm，梯形高100～120mm)。

羊角齿的螺旋排列，由辊面中间向两边呈30角排列和由两边向中间排列，使草片在向前拨动中形成散开→收拢→散开→收拢方式进行筛选除尘。

③筛板在转鼓下面呈半圆形，由厚1．5～2mm钢板冲钻制成。筛孔Φ6～8mm。为防止草片堵塞筛孔，有利草片分散，入口处第一个羊角转鼓下边可用无孔板，其余各辊均配有筛板，羊角齿棒与筛板间距以10mm左右为宜。

④羊角转鼓由链轮或三角带轮传动，各辊间应适当速差，出料辊较快以后递减，即利于提高除尘效果，又能防止草片堆塞，传动辊筒主轴应加粗。

⑤利用风机、风筒吸尘罩等将轻质草叶灰土吸走，排出进行处理，对较重的尘土、料末、稻粒等由螺旋输送机运出处理。

3．主要技术特征

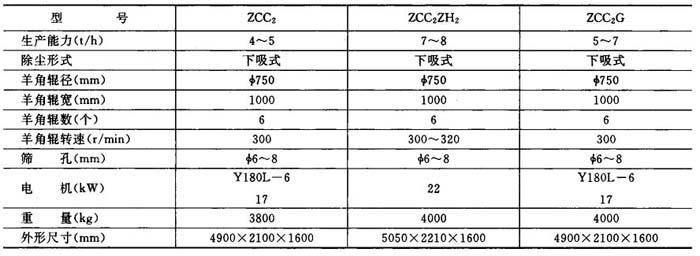

表6－2－16 辊式除尘机主要技术特征
