轿门的安装

---

(1)如图7．7－3所示，确认轿门导轨中心与轿门地坎槽的中心线对齐，中心偏移在1mm以内。测量方法：在轿门导轨侧面放下线坠，确认其到地坎槽边缘的距离。

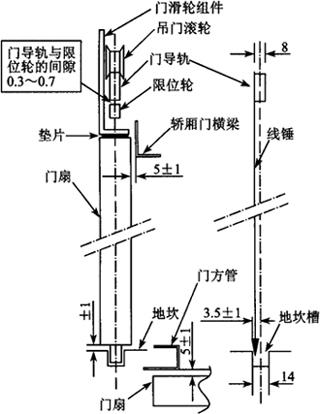

图7．7－3 轿门安装示意3

(2)将轿门扇固定在门滑轮组件上，如图7．7－3所示。

(3)用垫片调整门滑轮组件与门扇之间的间隙，使门扇下端与地坎面的间隙为(5±1)mm，如图7．7－3所示。

(4)确认在门完全关闭的状态下门扇的倾斜度在2mm以内。

(5)用门轮间隙专用塞尺将限位轮与门导轨之间的间隙调整为0．3～0．7mm，如图7．7－3所示。

(6)调整门扇与轿厢门横梁及门方管(轿门套)的间隙为(5±1)mm，如图7．7－3所示。

(7)完全关闭轿门，确认轿门闭合端位置与地坎中线重合，中心线的偏移量在1mm以下。

(8)完全打开轿门，确认轿门开齐位置，也就是门扇凹入门方管的尺寸。如图7．7－4所示。

图7．7－4 轿门开门位置调整示意

如果尺寸不符合要求，则应该调整门滑轮组件上的限位螺栓。

(9)门完全关闭后，确认两扇门之间的尺寸，尺寸不符合时，可以调整安装在门上坎上的限位螺栓。如图7．7－5所示。

图7．7－5 轿门关门调整示意

(10)门关闭后，确认两扇门的平行度不大于0．5mm，如图7．7－5所示。

(11)安装门机联动部件。

(12)安装轿门刀，使用限坠检查门刀的垂直度。
