轿厢操纵箱的安装

---

轿厢操作箱又称轿厢操作盘，有单个的，也有一个轿厢安装两个的，安装较简单，直接使用螺栓固定在轿壁预留孔内即可。但现在大多操作箱都是使用无外露螺栓型外盖的，所以在拆卸维修时需要一定的方法，下面做详细介绍：

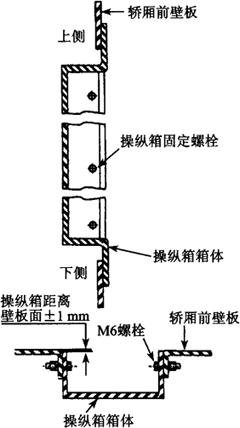

(1)操纵箱的安装，如图7．6－1所示。

图7．6－1 轿厢操纵盘安装示意

①将操纵箱箱体放入轿厢操纵壁的操纵箱预留孔，利用两侧的螺栓固定在轿厢前壁上。

②调整操纵箱距离轿壁板面±1mm后，将所有的固定螺栓紧固。

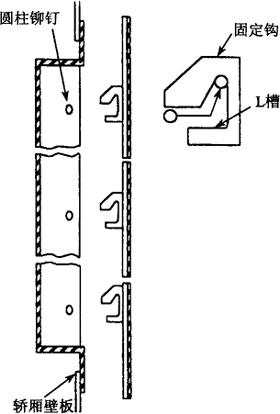

(2)面板固定方法如图7．6－2所示。将面板侧的固定钩压入操纵箱体侧的圆柱形铆钉，然后把面板往下侧拉，则圆柱铆钉固定在固定钩的L槽内。安装面板时，应注意不要压迫到操纵箱内的电线。

图7．6－2 固定轿厢操纵盘面板

(3)面板的拆卸方法，按面板固定方法相反的顺序，将面板往上侧拉，则圆柱铆钉从固定钩L槽内脱出，这时面板可从操纵箱拆下。

(4)面板的悬挂方法如图7．6－3所示。

图7．6－3 悬挂轿厢操纵盘面板

①面板的悬挂可便于安装时接线和检修时查线。

②将操纵箱体上部的支架向轿厢内旋转90°，把面板上的固定钩挂在绳索上。

安装轿厢操作盘时，需要注意操作盘内的电线必须固定好，不要影响轿门开关。
