车间配电及照明

---

(一)车间配电

1．车间配电一般原则

(1)配电装置的防护性能要适应环境特征。

(2)车间内部的动力和照明电源应分开。

(3)配电装置应留有备用容量、备用回路和备用供电点。

(4)配电装置的保护应互相配合，以保证灵敏度、可靠性和选择性。

(5)车间内的启动、控制设备按情况可集中控制或分散控制，当工艺设备许可时优先选用直接启动方式。

(6)车间配电系统随生产工艺的改变而有灵活变动的可能性。

(7)车间配电干线、支干线沿桥架敷设，分支线沿桥架或穿管敷设。

2．饮料车间配电

饮料车间的环境温湿度较高，所用电气设备器材宜按湿热条件(TH型)选择。车间总配电装置最好设在一单独的小间内，车间的分配电装置和启动控制设备要防水、防汽、防腐蚀，并尽可能集中于车间的某一部分。干线、支干线截面根据计算再放大1～2级。车间内导线采用铜芯线，进户线或车间外部导线采用铜芯线或铝芯线。饮料车间用电负荷需要系数见表6－7－20。

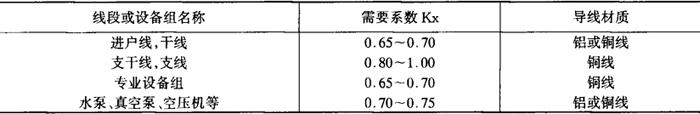

表6－7－20 饮料车间用电负荷需要系数(Kx)

3．冷冻机房配电

用氨作制冷剂时，冷冻机房属于Q₃级爆炸危险场所，除考虑事故排风装置外，配电设备应尽量采用密闭式，导线选用铝芯线。

4．冷藏库配电

冷藏库属潮湿环境，配电装置应考虑防水型。冷藏库外部干线、支干线可考虑用铝芯线，冷藏库内均用铜芯线。冷藏库内冷风机应有运用指示和断相保护。

(二)车间照明

1．车间照明一般原则

(1)照明电源在车间内部必须与动力分开，应留有备用回路。主要生产车间宜装设值班照明和疏散照明。

(2)生产照明普遍使用日光灯，车间层高超过6m时可采用金属卤素灯。路灯一般采用中显色钠灯或金属卤素灯。

(3)饮料车间使用的日光灯应有防湿措施、开关最好分批集中控制，有利于车间整洁卫生。路灯集中传达室控制。

(4)糖浆车间、水处理间、餐厅、厨房、糖库、包装区等需装设灭蝇灯。

2．照明技术参考指标

照明技术参考指标见表6－7－21。

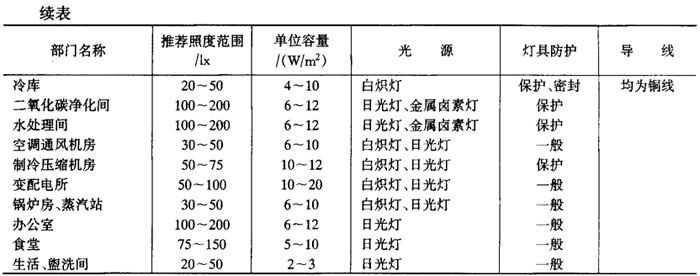

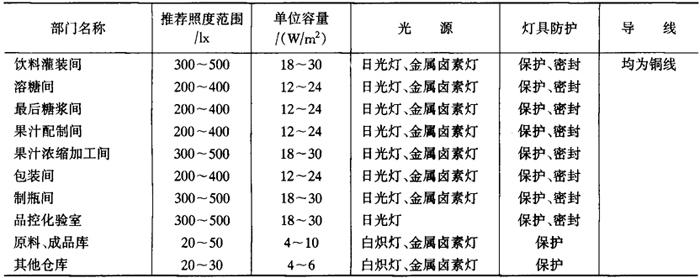

表6－7－21 照明技术参考指标
