车架

---

大中型拖拉机的车架分为全梁架式、半梁架式和无梁架式3种。全梁架式车架有一个完整的框架，部件的拆装维修方便，但金属耗量多。东方红－75、802型拖拉机的全梁架式车架如图4－13所示，由纵梁、横梁、前横梁、后横梁与后轴等组成。

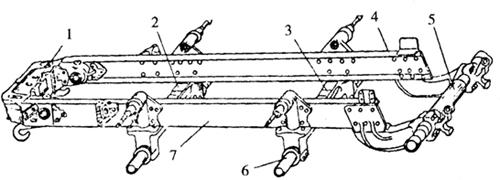

图4－13 东方红－75、802型拖拉机的全梁架式车架

1．前梁 2．前横梁 3．后横梁 4、7．纵梁 5．后轴 6．台车轴

半梁架式车架如图4－14a所示，它的一部分为专门的梁架，用来安装发动机与前轴等，另一部分由传动系的壳体组成。其结构刚度好，维修较方便。铁牛－55、650型拖拉机采用这种车架。

图4－14 半梁架式与无梁架式车架

a．半梁架式车架 b．无梁架式车架

1．前梁 2．纵梁 3．离合器壳 4．变速箱和后桥壳 5．发动机壳 6．变速箱壳 7．后桥壳

无梁架式车架没有专门的梁架，而是由发动机机体、离合器、变速箱和后桥壳体连接而成，如图4－14b所示。其主要特点是重量轻，刚度好，拆装不方便。东风－50、上海－50型等轮式拖拉机采用这种车架。
