超声波焊机

---

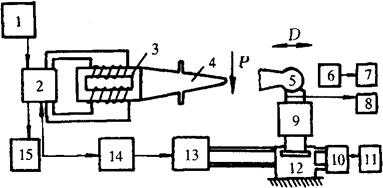

其结构原理如图7－28所示。

图7－28 典型的超声波点焊机结构

1－输入电源 2－超声波发生器 3－换能器，将电振荡能量转换成机械能 4－变幅杆，集中增强振动，传递振动能量 5－上声极，将超声波能量传入工件 6－振幅计 7－振幅记录仪 8－温度记录仪 9－下声极 10－应变计 11－压力记录仪 12－气压缸 13－压力调节及控制器 14－定时控制器 15－频率计 P－静压力D－振动方向

在缝焊时，还有传动和变速机构，图中未画出。国内几种超声波焊机型号及参数见表7－55。

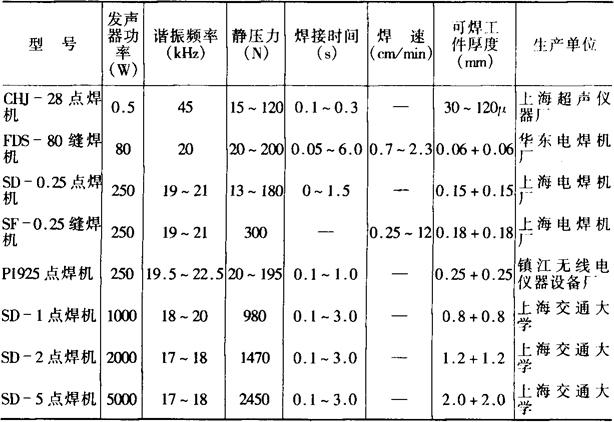

表7－54 国产超声波点焊机技术规格
