贮柜

---

(一)单层贮柜

1．结构特点

(1)贮柜主要由柜体、布料车、底带、机架和均料辊等组成(见图9－8－8)。柜体与物料接触部分为不锈钢材料，其上设有观察窗并设有光电管探测物料。底带采用旁链式结构，输送速度可调。

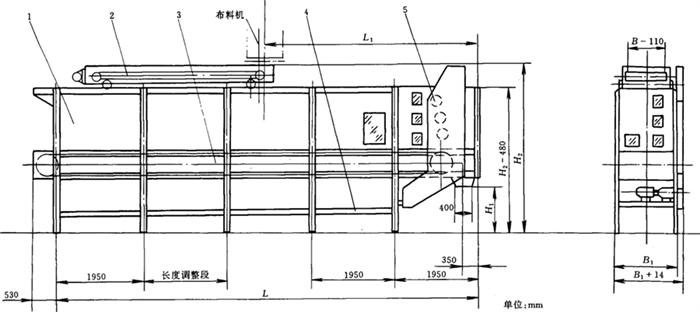

图9－8－8 单层贮柜外形图

1－柜体 2－布料车 3－底带 4－机架 5－匀料辊

(2)布料方式分往复布料和跟踪布料两种。跟踪布料时进出料可同时进行；往复布料时具有物料的掺配作用。

2．主要技术参数

常用几种单层贮柜的技术参数见表9－8－10。

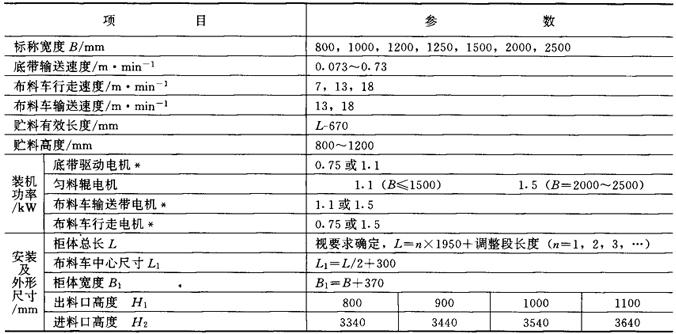

表9－8－10 单层贮柜主要技术参数

注：1．*电机功率依据柜体的长度和宽度确定。

2．生产厂家不同其参数会略有变化。

3．外形尺寸

见图9－8－8。

4．生产厂家

昆明船舶设备集团公司，秦皇岛烟草工业机械厂，张家口通用机械厂等烟机制造厂。

(二)多层贮柜

1．结构特点

(1)多层贮柜是指设有2～3个底带形成2～3层贮存区的贮料装置。外形见图9－8－9和图9－8－10。

(2)该设备配有选层布料机，可向任一层布料，由同一口出料。但该柜缺少物料的掺配功能。

2．主要技术参数

几种多层贮柜的技术参数见表9－8－11。

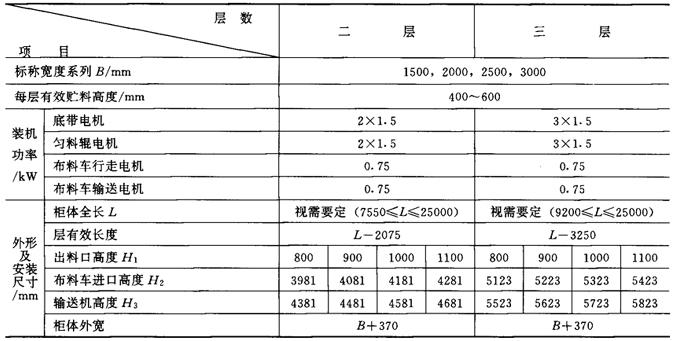

表9－8－11 多层贮柜主要参数

注：不同厂家产品其参数略有不同。

3．外形尺寸

见图9－8－9和图9－8－10。

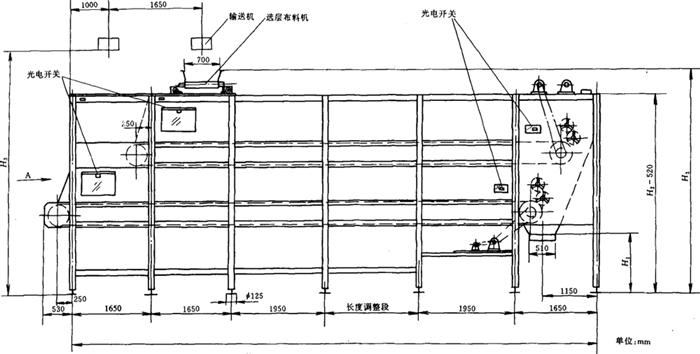

图9－8－9 双层贮柜外形图

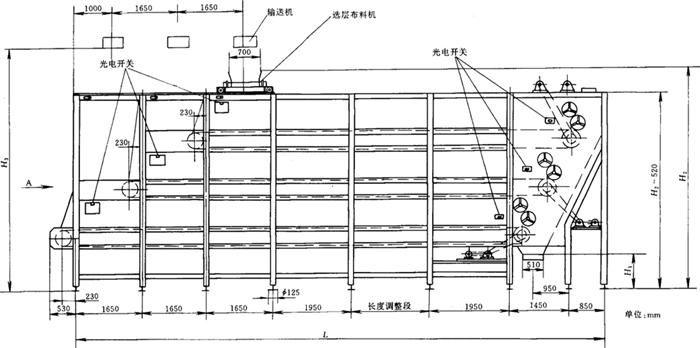

图9－8－10 三层贮柜外形图

4．生产厂家

昆明船舶设备集团公司，秦皇岛烟草工业机械厂，张家口通用机械厂等。

(三)对顶式贮柜

1．结构特点

(1)该类型贮柜基本结构与单层柜类同，是两个同长度单层柜为一体，共用一出料口(见图9－8－11)。

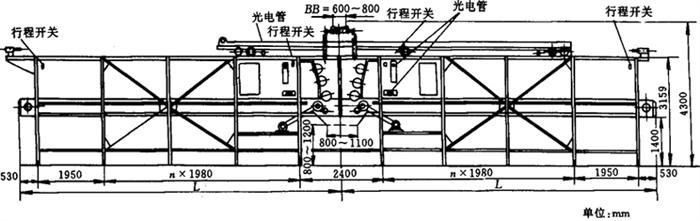

图9－8－11 对顶式贮柜外形图

(2)用一布料车向二柜体内布料，布料方式同单层贮柜，具有物料的掺配功能。

2．主要技术参数

见表9－8－12。

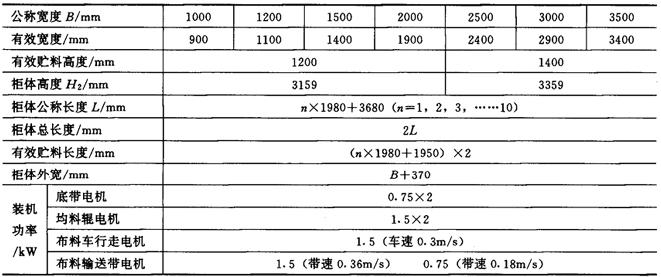

表9－8－12 对项式贮柜主要参数

注：不同厂家的产品其参数略有差异。

3．外形尺寸

见图9－8－11。

4．生产厂家

秦皇岛烟草工业机械厂，张家口通用机械厂，铁道部徐州机械厂等。
