负荷开关

---

1．适用范围

负荷开关分开启式和封闭式两种，开启式负荷开关主要适用于交流50Hz、额定电压至380V，额定电流63A及以下的交流电路，做一般照明、电热器类等回路的控制开关，不频繁的带负荷操作和短路保护用。封闭式负荷开关主要适用于交流50Hz、额定电压至500V，额定电流200A及以下的电器装置和配电设备中做不频繁的带负荷操作和短路保护用，也可做异步电动机的不频繁的直接启动和分断用。

2．结构特征

封闭式负荷开关在结构上一般设计成侧面旋转操作式，共分四部分，即操作机构、熔断器、铁壳和触头系统。操作机构有快速分断装置，开关的闭合和分断速度与操作者手的动作速度开关，因而保证操作人员和设备的安全。触头系统带灭弧室，触头系统全部装在铁盒之内，完全处于封闭状态，保证人员安全。罩盖关闭后可以与锁扣楔合，当开关在闭合位置时，由于罩盖与操作机构联锁，罩盖不能打开。另外罩盖也可以加锁。

开启式负荷开关由刀开关和熔断丝组合而成的一种电器，装置在一块瓷底板上，上面覆盖胶盖，结构简单，操作方便，熔断丝动作后，只要更换新熔丝仍可继续使用，运行安全可靠。

3．常用负荷开关产品型号及主要技术参数

常用负荷开关产品型号及主要技术参数列于表1－27。

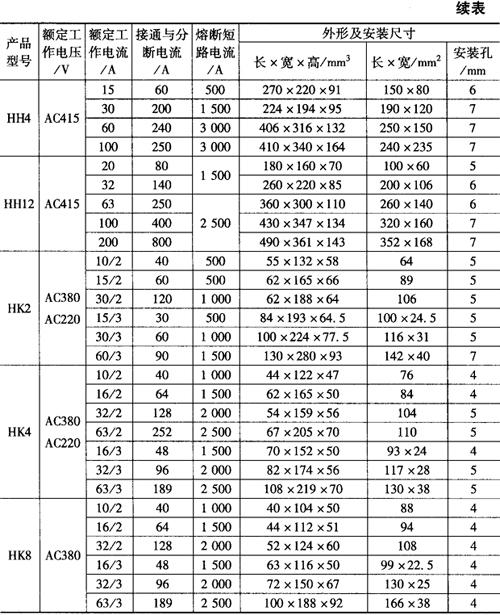

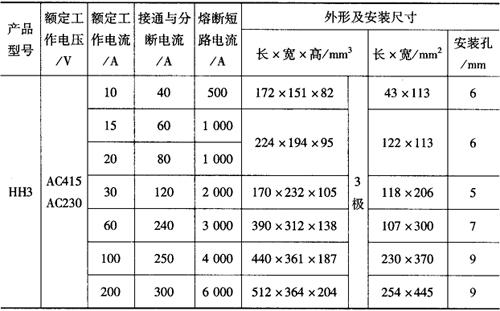

表1－27 常用负荷开关产品型号及主要技术参数
