计量用电压互感器

---

计量用电压互感器应满足电压、负载、准确度等级、接线方式等技术要求。

1．额定电压

额定一次电压应满足电网电压的要求；额定二次电压应和计量仪表、监控设备等二次设备额定电压相一致，通常取100V。

2．二次绕组数量

具有二个次级绕组，可分别为计量仪表和监视、监控设备提供电压信息。

3．额定二次负载

电压互感器的实际二次负荷，应在互感器额定二次负荷的25%～100%范围内。按照《GB1207电压互感器》的规定，额定二次负荷可在下列标准值中选择(VA)：10，15，25，30，75，100，150，200，250，300，400，500，1000。计量专用电压互感器额定二次负荷一般为50VA及以下。

4．准确度等级

电压互感器的准确度等级按计量装置类别选择(见表7－41)。

在额定频率、80%～120%额定电压、额定功率因数、监测绕组接有25%～100%额定负荷时，计量绕组(或计量绕组接有25%～100%额定负荷时的监测绕组)接有25%～100%额定负荷情况下的电压误差和相位误差不得超过表7－42所列限值。

5．准确度级次组合

为满足计量仪表和监控设备准确度等级的要求，计量专用电压互感器的额定准确级组合为0．2／0．2，0．2／0．5或0．5／0．5。

6．额定功率因数

计量用电压互感器所接负荷为感性负荷，功率因数很低，故额定功率因数应为0．3～0．5。

7．接线方式

计量专用电压互感器接线方式的选择，与电网的接地方式有关。当电网中性点为非有效接地方式(如6～35kV系统)时，宜采用两台接于线电压的V－V接线。当电压互感器兼作计量和接地监测时，也可采用三台接于相电压的Y_Ny_n接线或一台三相五柱式电压互感器。当电网中性点为有效接地方式(如110～220kV系统)时，宜采用三台接于相电压的Y_N，y_n接线。

8．电能计量用电压互感器主要技术参数

表7－43、表7－44列出了计量用电压互感器的主要技术数据(为广东中山和泰机电厂产品)，供用户选型参考。

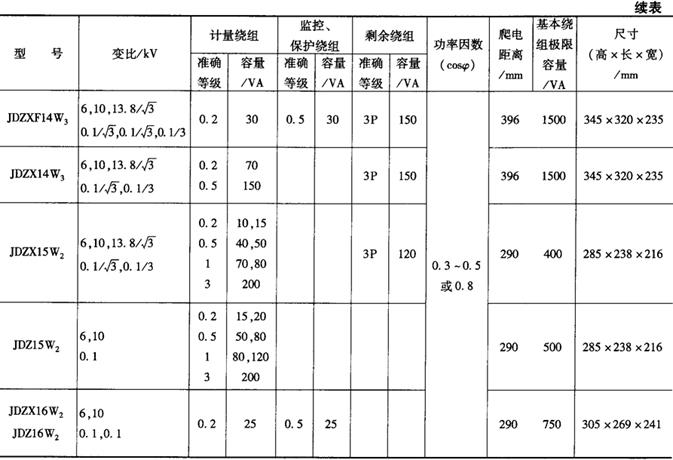

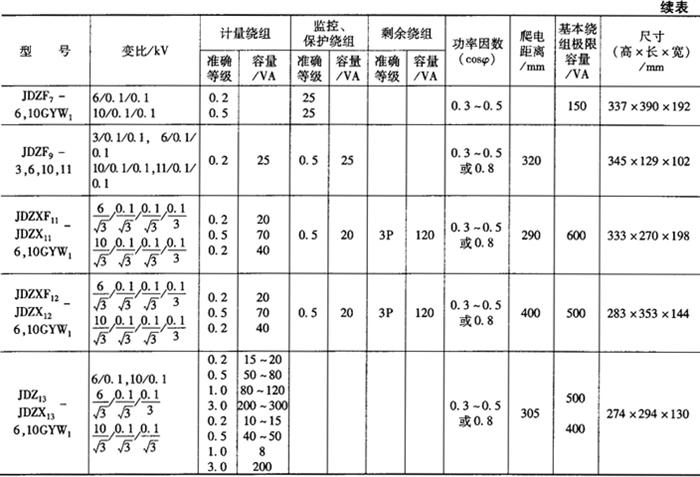

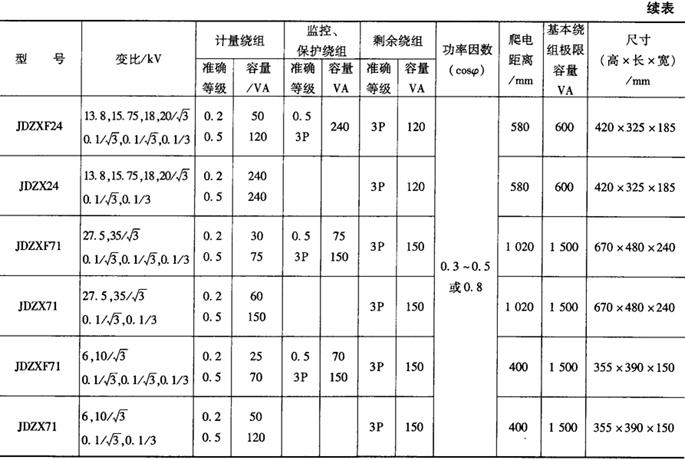

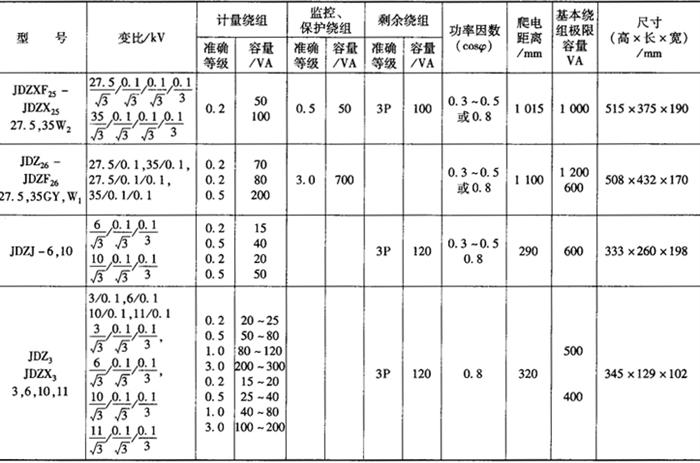

表7－44 计量、监控(保护)电压互感器主要技术参数

9．高压电能计量箱主要技术数据(中山和泰机电厂生产)

(1)油浸式：型式：JLSJWH－3，6，10，27．5，75；一次电压：3，6，10，27．5，35(kV)；二次电压：0．1kV；一次电流：1，2，3，4，5，10……1000(A)；二次电流：5A；准确等级：0．2级；PT次级容量：15，20，25，30，35(V·A)；CT次级容量：10，15，20，25(V·A)；总重：27．5，35(kV)为320kg，6，10(kV)为95kg。

外形尺寸(mm)：27．5～35kV，高1025×长970×宽450。6～10kV，高700×长574×宽500。

(2)干式：型式：JLSZJ－6，10，一次电压：6，10(kV)；二次电压：0．1kV；一次电流：20～1500A；二次电流：5A、1A；功率因数：PT0．3～0．5或0．8，CT－0．8；准确等级；PT－0．2级，CT－0．2，0．25级；二次容量：PT－20～30V·A，CT－10～15V·A；外形尺寸(mm)：高575×长×1062×宽807。

10．LVQB系列高压SF₆电充互感器

(1)特点：SF₆气体绝缘性能稳定，免维护、不停电补气，安全可靠；无油化，不污染环境；高精度，计量级达0．2s级；短路稳定性高，温升低；介损低，局放量小于2pc。

(2)主要技术参数：型号：LVQB－110W₂，145W₂，220W₂额定电压(kV)：110，132，220；电流变比(A)：2×300／5，2×400／5，2×500／5，2×600／5，2×750／5，2×1000／5，2×1250／5。额定一次电流(A)：300～2500；额定二次电流(A)：5，1；次级数量：220kV，6个次级，其中4个5P(或10P)级，1个0．5级，1个0．2(或0．2s)级。110kV，132kV5个次级；其中3个5P(或10P)级，1个0．5级，1个0．2(或0．2s)级。

热稳定电流(kA，3s)：31．5～63。

动稳定电流(kA，峰值)：80～160。

外绝缘污秽等级：Ⅲ级，爬电比距：25mm／kV。

SF₆年漏气率：≤1%。

(3)TYD系列高压电容式电压互感器：型号：TYD110／，TYD220／；额定一次电压(kV)：110／，220／；次级数量：3个。变压比(kV)：／0．1；准确等级及额定容量(级／VA)：0．2／150，0．5／150．3P／150，0．5／250，3P／250，1．0／400，3P／400(目前计量绕组已能制造0．1级，50VA)。

11．低压计量用电流互感器

(1)穿心式电流互感器：型式有LMZ－0．66、LMK－0．5两种。变比为5～300／5A，150A及以上均为单匝。准确等级：0．2s，0．2，0．5s，0．5。

穿心孔尺寸(mm)：Φ30、Φ35、Φ45、Φ55、Φ65、Φ75、Φ100、Φ125圆加扁孔：Φ35+52×8，Φ45+63×11，Φ40+60×11，长方孔：82×30、93×32、103×50、122×50。

(2)母排式电流互感器：型式为LMZ3－0．66；变比为150～20000／5；准确级：0．2、0．5；穿孔尺寸及可穿母线：42×20／40×5，52×25／50×6，62／25／60×8．82×25／80×10，102×30／100×12，127×50／2(120×12)，230×55．270×55。

(3)LQZ、LQK型电流互感器：变比为5～400／5、1、0．5、0．25(A)；准确级为0．2，0．5；安装孔Φ8×90／mm。其中LQZ为树脂浇注型；LQK为塑料或电木粉压制型；预先绕好一次线圈，安装时不需穿线。

常用低压电流互感器技术参数见表7－39。

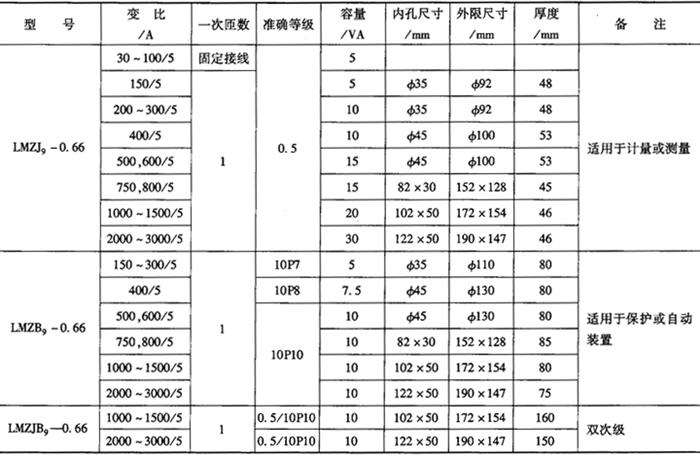

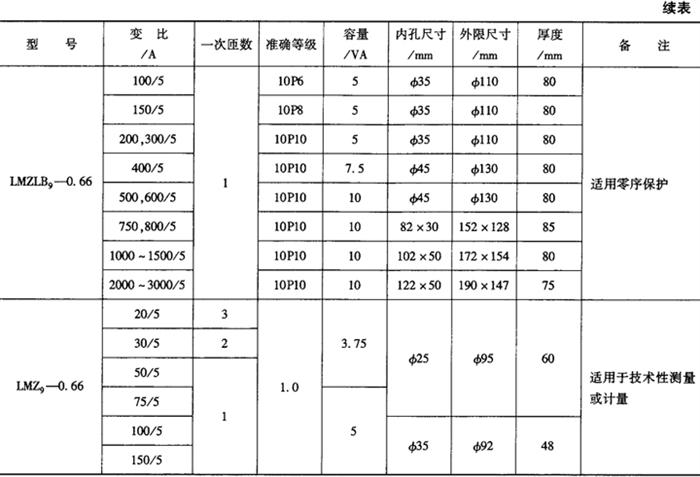

表7－45 低压电流互感器
