裸导线

---

裸导线主要用于电力、交通、电信工程以及电机、变压器、电器制造，按产品结构和用途分为单线、裸绞线、软接线、型线和型材四大系列。

裸导线的型号及其代号含义见表12－2，其分类、名称、特性和用途列于表12－3。

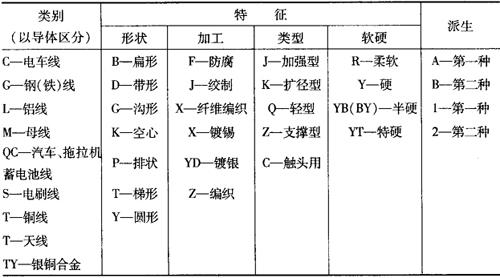

表12－2 裸电线的型号及其代号含义

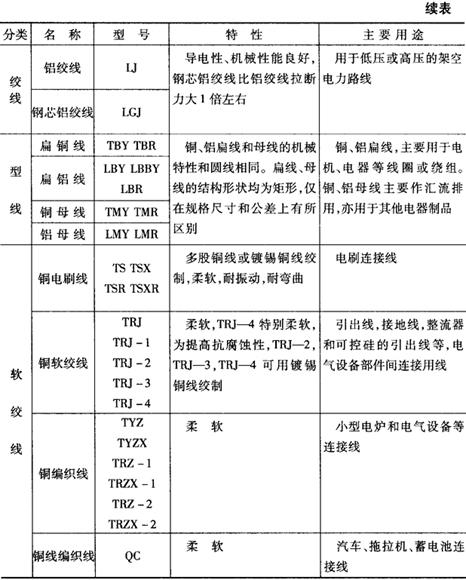

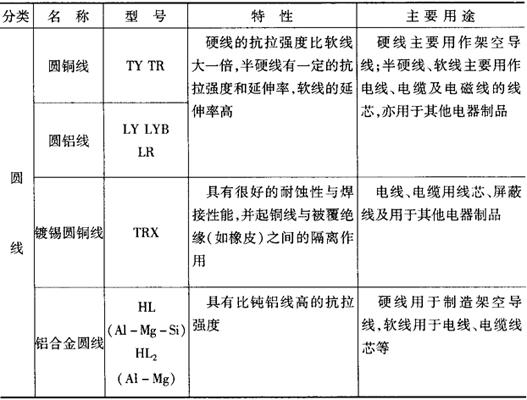

表12－3 裸导线的分类、名称、特性和用途

1．单线

(1)圆单线：圆单线具有抗拉强度大，弯曲性能好等优点。主要用作各种电线、电缆的导线芯，或用于加工制造裸绞线，也可用于通信线路作为架空的通信明线、广播线等，还可用于小容量电力线路中作为配电传输线。

圆铜线及圆铝线的主要技术参数见表12－4。

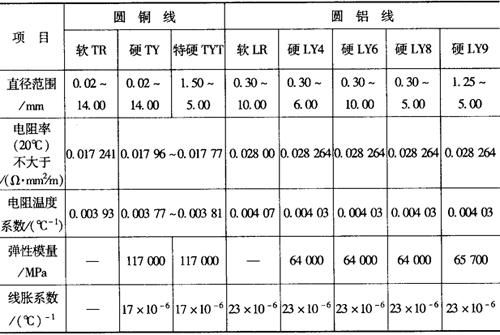

表12－4 圆铜线及圆铝线的主要技术参数

(2)扁单线：扁单线的拉伸强度比相应的圆单线低、主要用于制造电机、电器的绕组线和电器设备的连接线。常用的有铜扁线和铝扁线。扁线的规格以厚度a乘以b表示，宽度比为1．4≤b／a≤8，厚度为0．8～7．10mm，宽度为2．00～16．00mm。

2．裸绞线

裸绞线是由多股单线绞合而成的裸导线，它可以被制成较大截面的导线，以传输较大的电流，而且比较柔软，具有较高抗拉强度和耐震动性能及较小的蠕变性能，主要用作架空导线。

(1)常用裸绞线品种、型号及主要用途见表12－5。

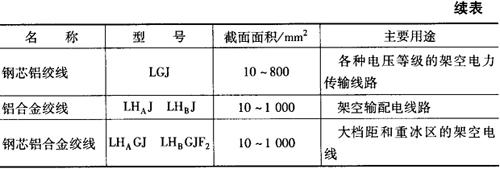

表12－5 常用裸绞线品种、型号及主要用途

(2)常用铝绞线、钢芯铝绞线的结构与技术参数见表12－6、表12－7。

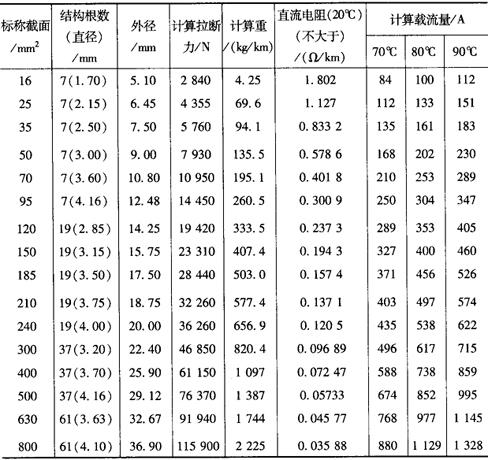

表12－6 铝绞线的结构和主要技术参数

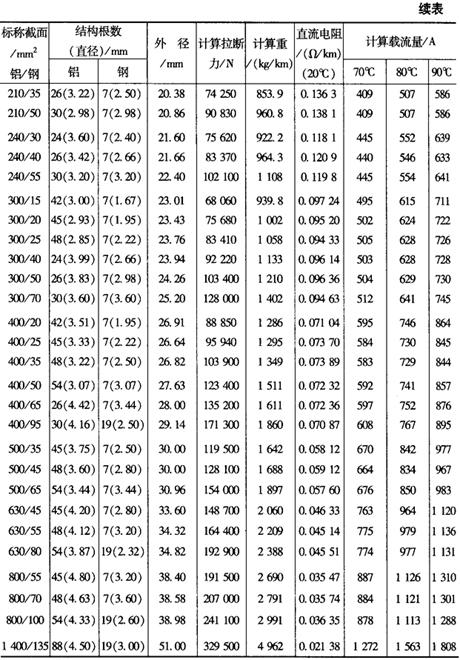

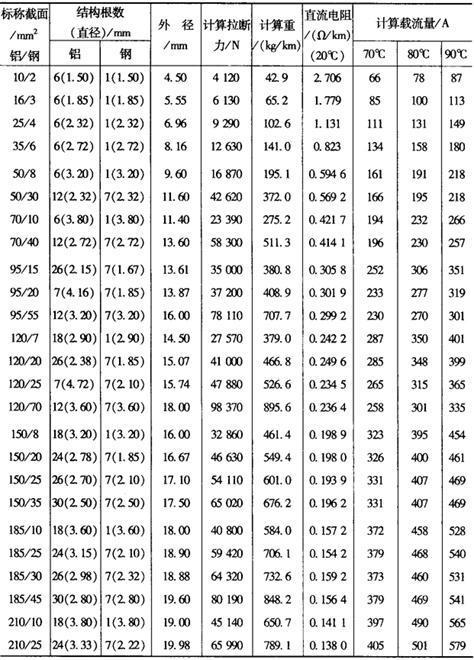

表12－7 钢芯铝绞线的结构及其主要技术参数
