蓄电池

---

(一)蓄电池的功用

蓄电池是将化学能转变为电能装置，为电气系的用电设备提供直流电。在发动机起动时，为起动电动机提供用电；在夜间停车时，为照明提供用电；在发电机转速低的情况下，为硅整流发电机提供激磁电流。

(二)蓄电池的构造

蓄电池由极板、电解液、隔板和壳体组成，如图3－34所示。极板是由栅架和附在其上的活性物质组成。正极板呈棕红色，负极板呈青灰色。将多片正、负极板分别并联成正、负极板组。负极板组的极板比正极板组多一片，安装时正、负极板相间排列，每两片负极板之间有一片正极板。壳体由塑料或硬橡胶制成，内设间壁，将壳内分成几个单格，内盛电解液和装有极板，每单格正、负极板构成单格电池，每单格电池用铅条串联。每单格电池加液孔上面拧有带孔的盖，以便电池内的气体与大气相通。电池内的电解液是由硫酸和蒸馏水配制而成。蓄电池的工作原理，就是通过电解液与极板上的活性物质之间的化学变化在正、负极板上形成电位差，即在正、负极上形成一定的端电压。用电设备在其端电压的作用下，就通有直流电流。蓄电池与发电机并联运用时，其搭铁极性应与发电机搭铁极性一致。

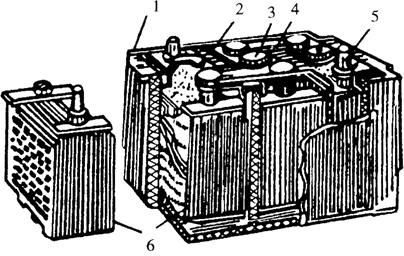

图3－34 蓄电池

1．外壳 2．盖子 3．加液孔盖 4．连接板 5．接线柱 6．极板组
