蒸煮脱木质素反应的阶段性

---

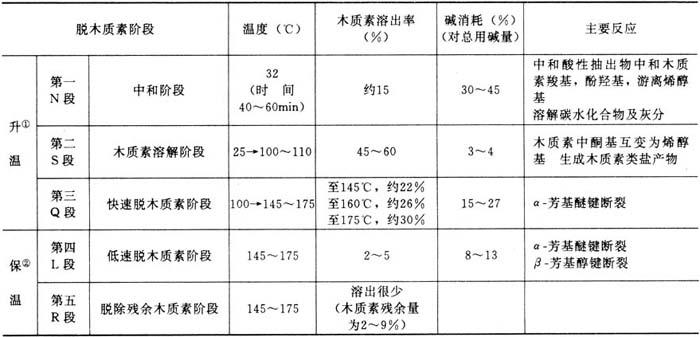

表4－2－1 芦苇硫酸盐蒸煮各个阶段木质素的溶出率

注①升温阶段蒸煮试验条件：用碱量25%，硫化度11．6%，液比1∶6，升温25min；

②保温阶段：用碱量20%和25%，硫化度12．7%，液比1∶6。

芦苇硫酸盐法蒸煮，根据碱耗与脱木质素的关系可分五个阶段，各阶段脱木质素反应特点不同(见图4－2－1、图4－2－2和表4－2－1)。

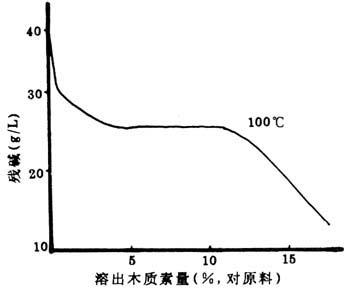

图4－2－1 芦苇硫酸盐蒸煮升温过程中脱木质素的三个阶段

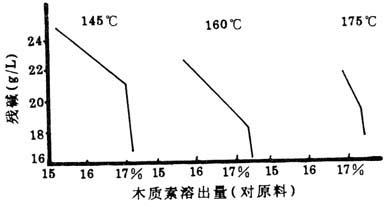

图4－2－2 芦苇硫酸盐蒸煮保温过程中脱木质素的两个阶段

关于芦苇碱法蒸煮脱木质素阶段的划分有各种不同方法，有的该为分五个阶段，另一些看法认为分为三个阶段。但这些方法之间是相互联系的。上述五个阶段(N、S、Q、L、R段)的划分是基于木质素与蒸煮液的反应性。三个阶段(主要脱木质素阶段、补充脱木质素阶段和残余脱木质素阶段)的划分是既考虑到脱木质素反应性又考虑到脱木质素速度。主要脱木质素阶段包括N、S段，补充脱木质素阶段即为Q段，残余脱木质素阶段为L段。两个阶段(大量脱木素阶段和残余脱木质素阶段)的划分着重点在于脱木质素速度。大量脱木质素阶段包括N、S、Q段，残余脱木质素阶段即为L段。

不论脱木质素阶段如何划分，共同点是在碱法蒸煮中芦苇的木质素较木材原料容易脱除，在较低的温度(100℃以下)就有大量木质素脱除。这一方面与芦苇原料木质素的特性有关，另一方面也与其中纤维素的碱易溶性及芦苇的生物结构特性有关。
