自热式单螺杆挤压机

---

它的结构简单，机体是一个圆管的筒体，在挤压过程中所需热能是由自身的传动系统所消耗机械能转化来的，不同螺杆形状适应不同的物料和能生产出不同的产品。具体结构见图3－6－3。

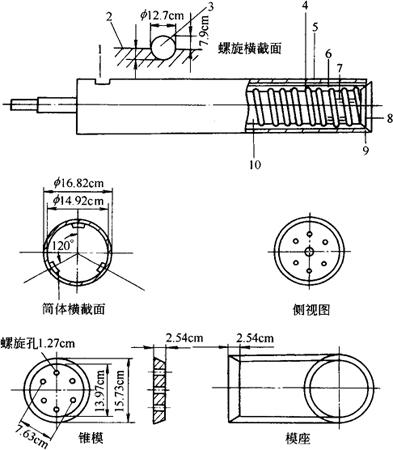

图3－6－3 Brady挤压机的螺杆、筒体结构

1－喂料口 2－钢管 3－钢丝 4－螺杆与筒体间隙(0．32cm) 5－筒体 6－筒体内杆 7－螺旋槽内破碎杆 8－锥模 9－模座 10－螺杆

它的螺杆是以长846mm，直径114mm的空心管为轴体，轴上的螺旋用一条直径为12．7mm的钢丝绕成螺旋形与轴焊接在一起。它的筒体是内径149．2mm，外径168．2mm的圆管。模头是由锥模和模座组成，锥模的小头直径为139．7mm、大头直径为159．5mm，高为25．4mm的截锥，在端面上有7个12．7mm的螺栓孔，中心一个其余6个均匀分布在直径为76．2mm的圆周上，用以与轴连接，同时与固定在筒体上的模座相配合形成一环形间隙。利用轴向移动调节锥模与模座的缝隙，虽然它不能控制食品产品的形状，但却能限制产品的扁片厚度和产量。
