脉冲电疗机

---

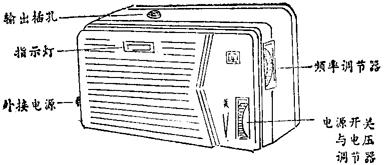

(一)山医RM－1型脉冲电疗机外形：(图222)

图222 山医RM－1型脉冲电疗机

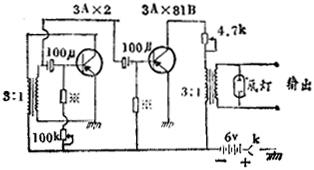

(二)脉冲电疗机构造原理：(图223)

图223 脉冲电疗机构造原理

(三)技术指数：

1．电源电压：6伏，(－)表示负极，(+)表示正极。

2．输出频率：40～3000次／分。

慢频：30～70次／分。

中频：100～200次／分。

快频：300次以上／分。

3．输出电压：6伏左右。

适量：病人最适宜的电量(小则刺激轻微，大则产生疼痛)。

稍强：较适量之电压稍强。

强：对病人有较强的刺激。

4．输出电压峰值：约100伏。

5．输出脉冲波型：尖峰状波。

(四)使用说明：

1．频率调节器：向左旋动为快，向右旋动为慢，并可通过板面空隙中指示灯指示快、慢。

2．电源开关与电压调节器：向上旋动为电压增大，向下旋动为减小。

3．输出插孔：将输出插头插入孔内，再将导线银夹，夹生针柄上，即为通电的输出线路。

4．指示灯：按闪亮次数指示所需的频率(在电压调节向上旋至最大时起辉)。

5．作用电极：红色导线为正极，蓝色导线为负极，一般负极放在主穴，应用电极板时，需放置水浸湿过的纱布，并固定于所需的部位上。

6．止痛作用时，多用强刺，快频率；瘫痪病人治疗时多用强刺，慢频率。

(五)注意事项：

1．电源开关接通后，电压调节应渐渐增大到所需强度，一般至病人有跳、胀、麻等感觉，但无疼痛时为宜。过弱则作用小。

2．若发现指示灯出现闪亮，但病人无刺激感觉时，则说明线路接触不良或断路，应立即减小电流，进行接线与接触点检查；若发现刺激时强时弱，可能是电源电压不足，应更换电池。

3．治疗前应向病人说明治疗方法和可能出现的有关正常反应。

4．两针做相应点左右同时刺激时，可能出现一侧反应明显，另一侧反应较差的现象，一般不影响治疗。

5．治疗结束后，应检查电源开关是否关闭，以免遗忘后浪费电池。

6．更换电池时，要注意正、负极，错接则可烧毁治疗机。外接电源时，也应严格注意正、负接线。
