美国ANSI／AWS埋弧焊用碳钢焊丝和焊剂标准概述

---

美国国家标准ANSI／AWS A5．17／A5．17M－97《埋弧焊用碳钢焊丝和焊剂标准》是美国焊接学会在1997年颁布的。该标准在计量单位上同时采用了英制和国际单位制两种单位。AWS A5．17采用英制；AWS A5．17M采用国际单位制。此标准规定了碳钢弧焊用药芯焊丝的分类要求。

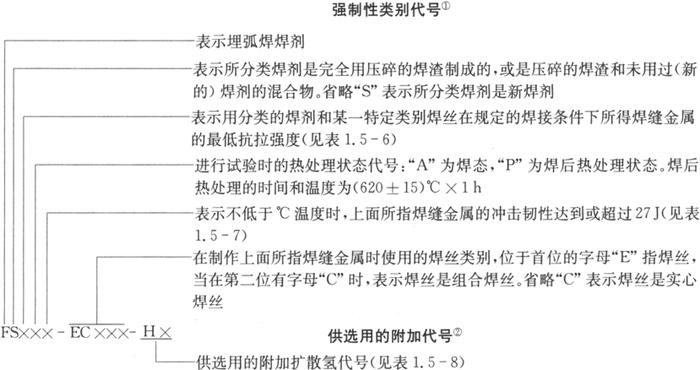

焊丝型号表示方法如下：

注：①这些代号组合形成焊剂－焊丝类别。

②这些代号是供选用的且不构成焊剂－焊丝类别的一部分。

词头“F”表示焊剂；“F”后面的字母“S”表示分类焊剂是完全用压碎的焊渣制成的，或是压碎的焊渣和未用过焊剂的混合物，省略“S”表示分类焊剂是新焊剂；第三位数字表示焊缝金属要求的最低抗拉强度；第四位字母表示试件的热处理状态，“A”表示焊态，“P”表示焊后热处理状态；第五位数字表示熔敷金属冲击吸收功不小于27J时的最低试验温度；“－”短划后面表示焊丝的牌号，焊丝的分类体系是遵循AWS填充金属标准中采用的标准模式。字母“E”表示焊丝；“E”后面字母表示锰的含量，“L”表示含锰量较低，“M”表示中等含锰量，“H”表示比较高的含锰量；锰代号后面的1个或2个数字表示焊丝的含碳量。某些型号中出现的字母“K”表示焊丝是由硅脱氧钢拉制而成的。

焊丝的化学成分要求见表1．5－5，熔敷金属的拉伸试验结果应符合表1．5－6，熔敷金属的冲击试验结果应符合表1．5－7，熔敷金属扩散氢含量要求应符合表1．5－8。

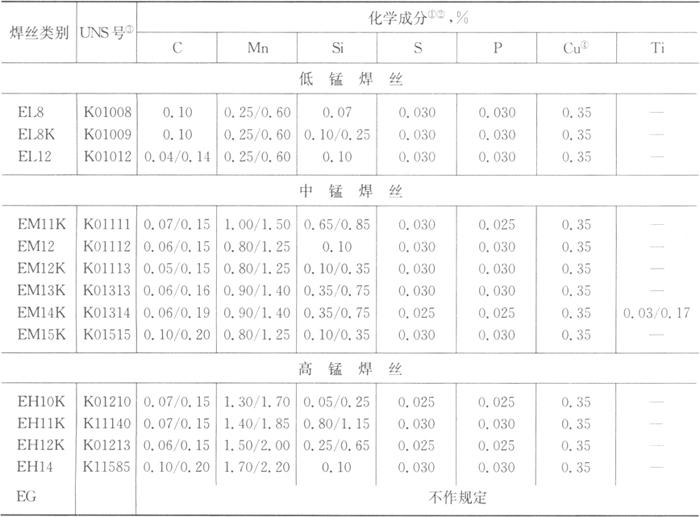

表1．5－5 焊丝的化学成分要求(ANSI／AWS A5．17－2001)

注：①填充金属应对本表中规定有数值的元素进行分析。如果显示出有其他元素存在，在分析过程中应确定那些元素的数量，以保证其总含量(除铁外)不超过0．50%。

②单个数值为最大值。

③SAF／ASTM金属和合金的统一编号体系。

④铜的极限值包括在焊丝上可能采用的任何镀铜层。

表1．5－6 熔敷金属扩散氢含量要求(ANSI／AWS A5．17／A5．17M－1997)

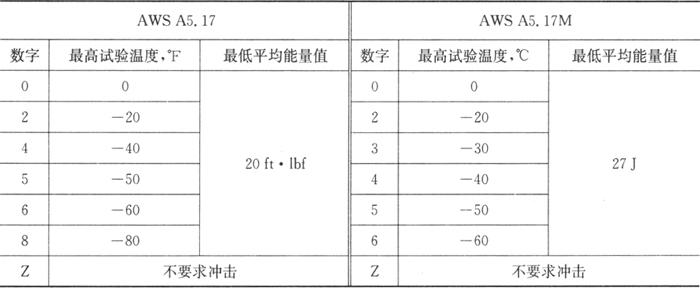

表1．5－7 熔敷金属的冲击试验要求(ANSI／AWS A5．17／A5．17M－1997)

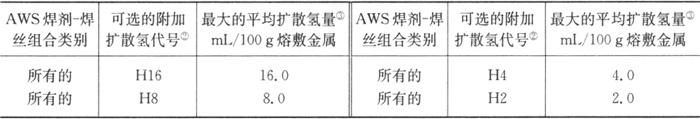

表1．5－8 熔敷金属的扩散氢含量要求(ANSI／AWS A5．17／A5．17M－1997)

注：①只有当买方规定时，或当制造厂在标签上加上扩散氢代号时才要求做扩散氢试验。

②这一代号加到完整的焊剂－焊丝代号末端。

③满足H2代号要求的焊剂－焊丝组合亦满足H4、H8和H16的要求，满足H4代号要求的焊剂－焊丝组合亦满足H8和H16的要求，满足H8代号要求的焊剂－焊丝组合亦满足H16的要求。
