C系列可编程序控制器指令

---

这里以SYSMAC－C系列的C20、C20P、C28P、C40P、C60P、C120、C200H、C500、C1000／C1000H、C2000／C2000H等型号中的C20型PC机为例(使用C系列机的共用指令和自身的专用指令)予以介绍。

采用C系列的基本指令见表8．6－11，基本指令梯形图见表8．6－12。

表8．6－11 C系列机基本指令

表8．6－13 语句表

表8．6－14 语句表

表8．6－15 语句表

表8．6－16 语句表

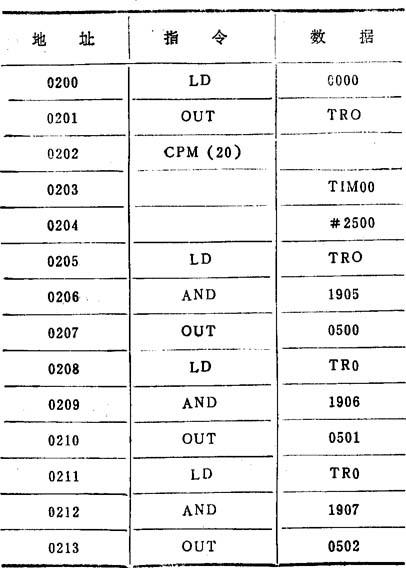

表8．6－17 语句表

本例中，若S1大于S2，1905接通；若S1等于S2，1906接通；若S1小于S2，1907接通。

⑾MOVE(MOV)和MOVE NOT(MVN)

指令形式：MOV(21) (S) (D) MVN(22) (S) (D)

功能：MOV指令把一个通道的数据或4位数常数(S)传送到一个指定的通道(D)。MVN指令把一个通道的数据或4位数常数求反后传送到一个指定的通道(D)。

⑿ADD

指令形式：ADD(30) (S1) (S2) (D)

功能：将一个通道的数据(S1)或4位数常数与指定通道数据(S2)相加，然后把结果输出到指定通道(D)。

说明：本指令用于两个4位数数据的相加。

⒀SUBTRACT(SUB)

指令形式：SUB(31) (S1) (S2) (D)

功能：从指定通道的数据(S1)中减去另一通道数据或4位数常数(S2)，并将结果输出到指定的通道(D)。

说明：本指令用来执行两个4位数据BCD码相减。

⒁SET CARRY(STC)

指令形式：STC(40)

功能：将进位标志(1904)置ON，即强制CARRY(CY)为1(接通)。

说明：当结果寄存器内容为逻辑0时，不执行此指令。

⒂CLEAR CARRY(CLC)

指令形式：CLC(41)

功能：清进位标。
