纸张匀度仪

---

(一)ZDD－1型纸张匀度仪

1．结构特点

本仪器主要用于可透过自然光的各种纸张匀度的测定和比较。它采用光－电测量纸张均度值，它是光、机、电一体化的自动检测仪器，由光电转换机构，走纸机构、电源箱、单片机控制系统、微型打印机等单元组成。测试结果自动在液晶屏上显示，并可通过微型打印机记录测试结果和绘出匀度曲线。它可测出与试样相差悬殊的浆点的数量。对宽27．5mm，29．5mm卷烟纸也可测量。

2．主要技术参数

电源：220V±22V，50Hz。

匀度值显示范围：1Y～100Y。

走纸速度：0．6～0．8m／min。

纸样规格：长条纸带宽80mm，27．5mm，29．5mm，长大于400mm。稳定性误差应不大于3Y。

采点次数：当光栏孔径为Φ1mm时300点。

当光栏孔径为Φ3mm时100点。

光源：6V，15W溴钨灯。

3．外形尺寸

ZDD－1型纸张匀度仪的外形图见图9－10－13所示。

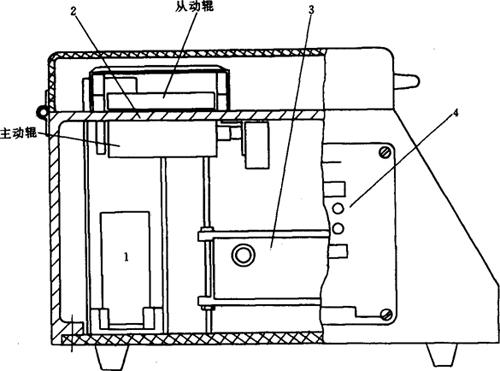

图9－10－13 ZDD－1型纸张匀度仪外形图

1－光电转换器材机构 2－走纸机构 3－电源 4－单片机控制系统

4．生产厂家

长春市纸张试验机厂。

(二)ZDD－5型纸张匀度仪

1．结构特点

本仪器主要用于测试可透过自然光的各种纸张在一定面积上质量分布的均匀程度－匀度，测量结果自动在数字显示器上显示，绘图机绘出匀度曲打印记录。

2．主要技术参数

电源电压及允许波动范围：220V±22V。

匀度值显示范围：1～99．9Y。

走纸速度：0．6～0．8m／min。

采点速率：YA：1～30次／s。

稳定性误差：小于3Y。

再现性误差：小于3%。

线形误差：小于3%。

采点次数：100，200，300，400，500任选，随机1～8000。

检测方式分为手动、半自动、全自动三种。

整机质量：10kg。

3．外形尺寸

主机尺寸：长×宽×高为400mm×395mm×315mm。

4．生产厂家

长春市纸张试验机厂。
