纵断面测量及绘制

---

1．纵断面测量

纵断面测量的主要任务，是根据水准点高程测定中线上各里程桩和加桩处的地面高程，然后根据测得的高程和相应里程桩号绘制纵断面图。纵断面图表示道路中线上地面的高低起伏和坡度陡缓情况，是道路设计中确定道路挖填、坡度和计算土方量的主要依据。

纵断面水准测量和一般水准测量方法基本相同。从起点附近的水准点出发，沿中线上的里程桩和加桩逐一立水准尺，测得这些点的水准读数，前视读数记录在中间视栏内，转点前最后一个桩上读数记录在前视栏内。此桩起到传递高程的作用，见表14－1。

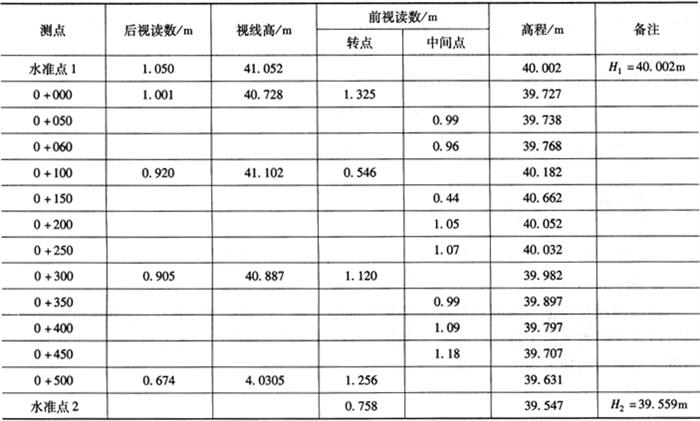

表14－1 纵断面水准测量记录表

纵断面水准测量的记录与普通水准测量记录方法相同，经过平差计算得到各桩号的高程，为横断面水准测量作准备。

2．纵断面图的绘制

根据纵断面的测量结果，以中线距离为水平轴，以高程为纵轴，画出纵断面图。纵断面图应包括地面高程线、渠顶线、渠底线等。画图时，水平方向和竖直方向可以采用不同的比例尺，一般高程的比例尺比较大，能增加直观感，如图14－24所示。

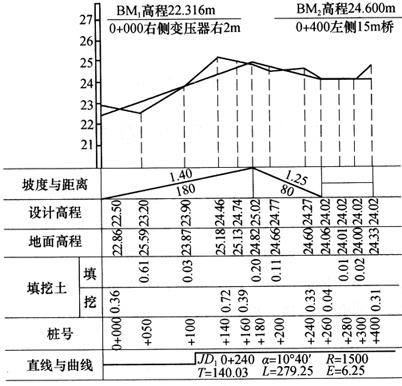

图14－24 纵断面图
