红麻硫酸盐法蒸煮脱木质素过程的阶段性

---

红麻全秆、秆芯和麻皮在相同蒸煮条件(用碱量16%，NaO₂计、硫化度25%、液比1∶5、最高蒸煮温度165℃)下，分别进行硫酸盐法蒸煮，蒸煮过程中木质素的脱除规律如图4－5－5所示。

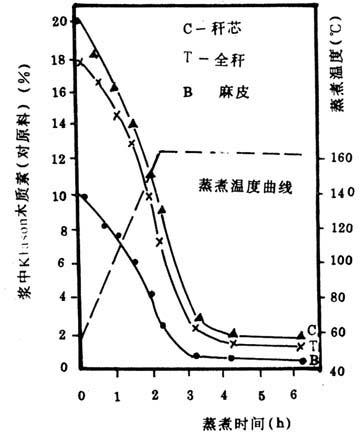

图4－5－5 红麻硫酸盐法蒸煮过程中纸浆木质素含量的变化

由于红麻皮原料中木质素含量较秆芯部低，因而在整个蒸煮过程中，红麻皮纸浆中木质素含量均低于秆芯浆，麻皮较秆芯易于蒸煮成浆。

由图4－5－5还可看出，红麻全秆，秆芯和麻皮的硫酸盐蒸煮中脱木质素过程均可划分为三个阶段：

①初始脱木质素阶段(升温至130℃前)：木质素有一定量的溶出。

②大量脱木质素阶段(130℃至保温1h)：木质素脱除率较大(56～61%)。

③残余木质素脱除阶段(保温1h以后)：残留木质素难脱除，木质素脱除率低。红麻硫酸盐法蒸煮的脱木质素阶段性和脱木质素程度于表4－5－4。

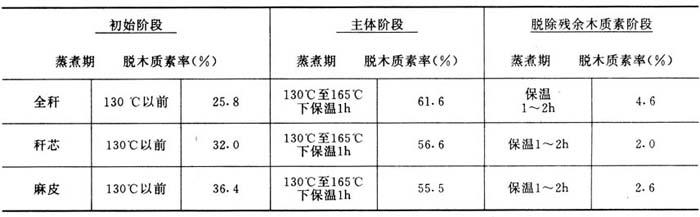

表4－5－4 红麻硫酸盐法蒸煮的脱木质素阶段

注：原料中克拉森木质素含量为：全秆17，62%，秆芯20．82%，麻皮9．89%。
