管路系统通径的确定

---

为设计、加工和使用方便，管路系统中每一个支路，应尽量配套选用同一公称通径规格尺寸的管子、阀门及管件。公称通径的尺寸规格，主要根据管路内最适宜的流速来确定。

管子通径一般依下式计算后确定：

式中 d——管子计算直径(内径)，m

V_s——管路内流体容积流量，m³／s

v——管路内流体选用流速，m／s

饮产生产中管路内常用流速v，可依表4－14－6确定，也可按表6－4－40确定。

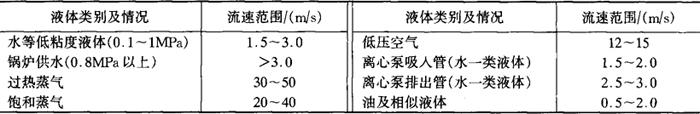

表4－14－6 饮料生产管路内流体常用流速范围

上述所求出的d值，需圆整为最接近的管路通径数值。例如求出管径为47mm，则需选用公称通径50mm(2in)的管子。当选用不锈钢管时，为能在管端车出管螺纹，以便和阀门配套，就要选用公称通径(外径)为60mm的管子。公称通径及管路系统常用元件的公称通径见表4－14－7。

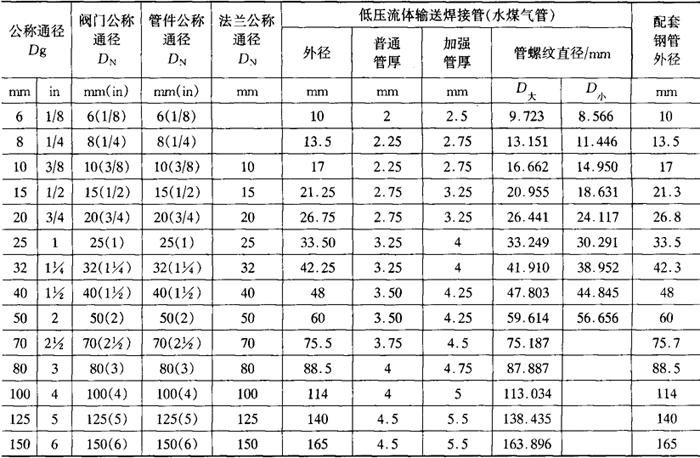

表4－14－7 公称通径及管路系统常用元件的公称通径
