等离子弧切割设备

---

(1)切割电源 大多数切割都采用转移弧。电源都选用陡降或垂降外特性。与等离子弧焊电源相比，切割电源的空载电压更高。国产切割电源的空载电压都在200V以上，水压缩等离子弧切割电源的空载电压为400V。表1－11－27为国产等离子弧切割机的型号及技术数据。

表1－11－27 等离子弧切割机型号及技术数据^［3］

(2)割枪 割枪的喷嘴孔道比等离子弧焊枪的大，孔道直径更小，有利于压缩等离子弧。进气方式最好径向通入，有利于提高割枪喷嘴的使用寿命。由于孔道直径小，割枪要求电极和割嘴同心度高。

(3)电极 空气等离子切割时，空气对电极氧化作用大，因此不能选用钨做电极，只能选用铪或锆及其合金做电极。电极形式为镶嵌式，表1－11－28为电极材料与适用气体的选配。

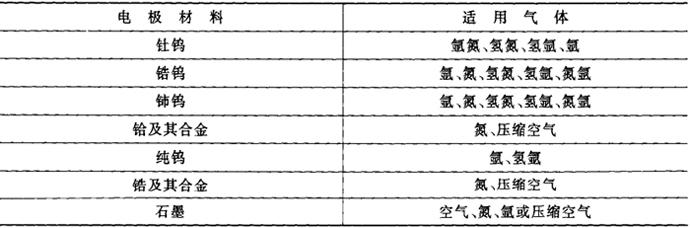

表1－11－28 电极材料适用的气体^［3］
