竖直角的计算

---

竖直角的计算方法因竖盘刻划的方式不同而异，但现在已逐渐统一为顺时针方向全圆注记，且在视线水平时的竖盘读数为90°。现以这种刻划方式的竖盘为例，说明竖直角的计算方法。

如图3－15所示，当在盘左位置且视线水平时，竖盘的读数为90°[图3－15(a)]，如照准高处一点A[图3－15(b)]，则视线向上倾斜，得读数L。按前述的规定，竖直角应为“+”值，所以，盘左时的竖直角应为：

α_左=90°－L

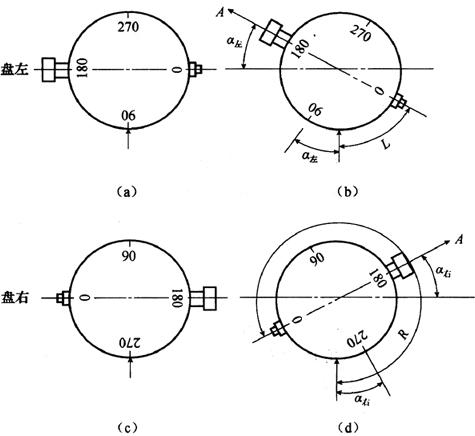

图3－15 竖直角计算示意图

当在盘右位置且视线水平时，竖盘读数为270°[图3－15(c)]，在照准高处的同一点A时[图3－15(d)]，得读数R。则竖直角应为：

α_右=R－270°

取盘左、盘右的平均值，即为一个测回的竖直角值，即：

如果测多个测回，则取各个测回的平均值作为最后成果。观测结果及时记入表3－4所示的手簿中。
