硬聚氯乙烯三通

---

(1)结构特点 侧抽芯，定模设有斜导柱。

(2)动作原理 开模时，动模向下移动，而定模上的斜导柱4作用于右侧滑动成型芯5，抽出塑件，然后，顶出系统的推套12将塑件推出。

件5在导轨槽6内应滑动无阻。顶出系统的复位靠弹簧1。为了延长模具使用寿命，其导向系统包括顶出导向系统均加设导套，见图5-31。

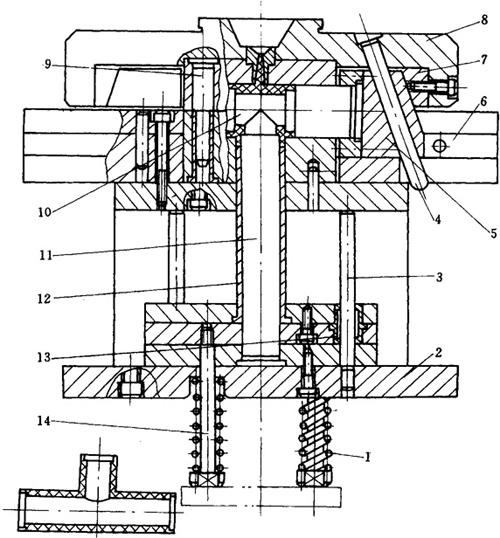

图5-31 硬聚氯乙烯三通

1—弹簧 2—动模板 3—支柱 4—斜导柱 5—右侧滑动成型芯 6—导轨 7—镶块 8—定模 9—导柱 10—左侧滑动成型芯 11—下成型芯 12—推套 13—导套 14—顶杆

(3)浇口尺寸 中心浇口，其直径为7mm。

(4)工艺要点 件5与件6应研配合适，镶块7应淬硬到RC45～48，要有足够的耐磨性。
