硬度试验方法

---

硬度的试验方法很多，通常硬质材料用布氏硬度，软质材料用肖氏硬度测定。

(一)布氏硬度试验方法

试样为长25mm，宽15mm，厚大于6mm的块，表面应平整。以一定负荷将一定直径的钢球压入试样表面，测定压痕的直径或深度，以单位压痕面积上承受的负荷来表示材料的硬度。

钢球直径和负荷的选择见表10－3－4。

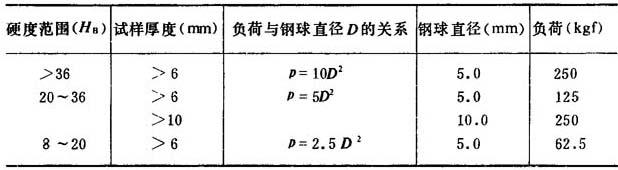

表10－3－4 钢球直径和负荷的选择

缓慢而均匀地加负荷，1min后立即读取压痕深度h，或卸荷后立即测量压痕直径d，并按下面公式计算材料的硬度H_B。

式中 P——负荷(kg)

D——钢球直径(mm)

h——压痕深度(mm)

d——压痕直径(mm)

压痕直径d应在0．25D～0．6D之间，不符合者另选负荷和钢球，由于h是在负荷下测定的，而d是在卸荷后测定的，因弹性回复，两种测定的结果不完全一致。不过一般认为在加荷下直接测定压痕深度h较为合理。

(二)肖氏硬度试验方法

肖氏硬度是采用肖氏硬度计而测得的硬度。肖氏硬度计因压痕器和加荷的不同而分为A、D、C三种类型、所以，肖氏硬度也分为A、D、C三种。压痕器如图10－3－7所示，测定装置见图10－3－8，施加的负荷见表10－3－5。

图10－3－7 压痕器形状

a－A型和C型 b－D型

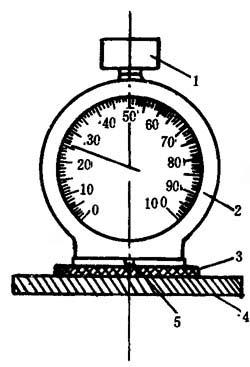

图10－3－8 肖氏硬度测定装置

1－负荷 2－硬度计 3－试样 4－基板 5－压痕器

表10－3－5 肖氏硬度计施加负荷表

试样为50×15×6mm，表面应平整。试验时施加一定负荷，压痕器压入试样表面，加荷30s后由表上直接读取硬度值。

软质塑料常用A型，当硬度值超过95时，用D型或C型。当肖氏D型超过95时，则采用布氏硬度计测定硬度。
