硅钼棒电热元件

---

硅钼棒电热元件是由二硅化钼粉用粉末冶金方法经挤压成形，高温烧结而成。根据其外形可分为“U”形棒和直形棒两种。棒的两端较粗的是冷端，端头喷铝为连接部分，以安装导电接线夹；棒的中间较细为热端，是发热部分。冷端一端头磨成锥形后与热端采用氩弧焊焊成一体。

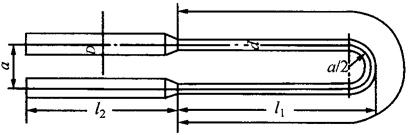

硅钼棒的尺寸如图10－1所示。

图10－1 硅钼棒尺寸

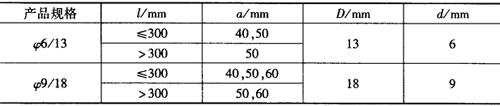

图中d、D与a的规格范围如表10－6所示。

表10－6 d、D与a的规格范围

1．硅钼棒电热元件规格

硅钼棒电热元件的规格列于表10－7。

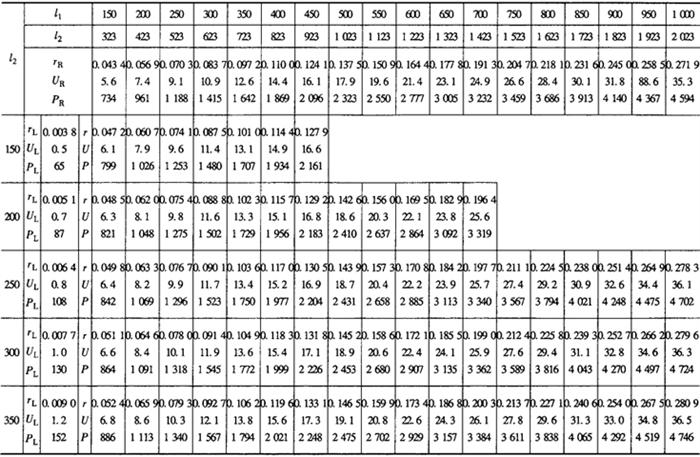

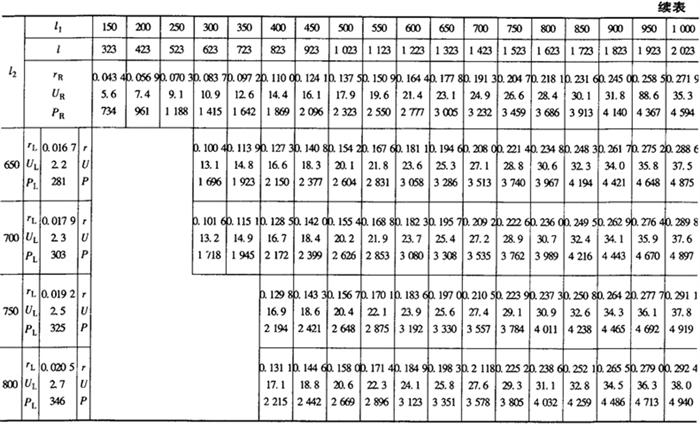

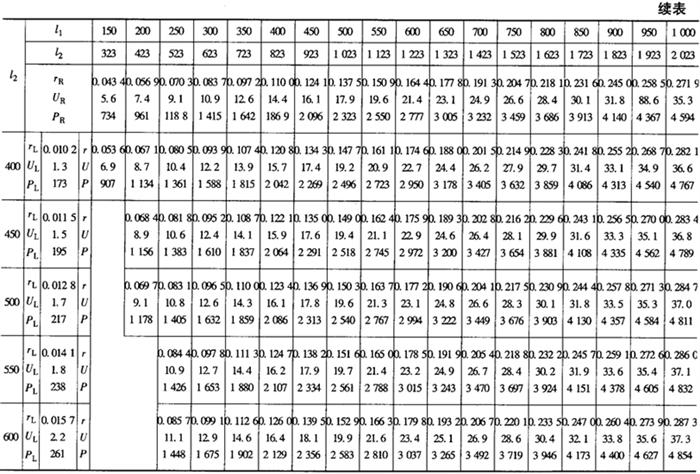

表10－7 直径6／13mm(a=50mm)硅钼棒规格(电流130A)

注：表中尺寸单位均为mm，电阻、电压和功率单位分别为Ω、V和W；炉内温度1500℃。表面负荷12W／cm²，元件热端温度1625℃。冷端平均温度800℃。

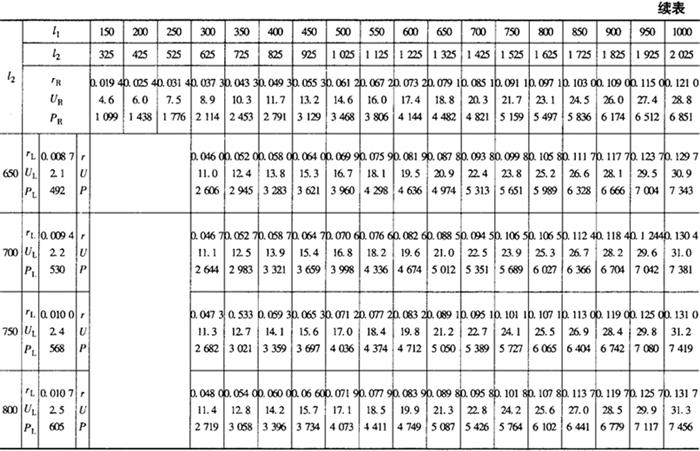

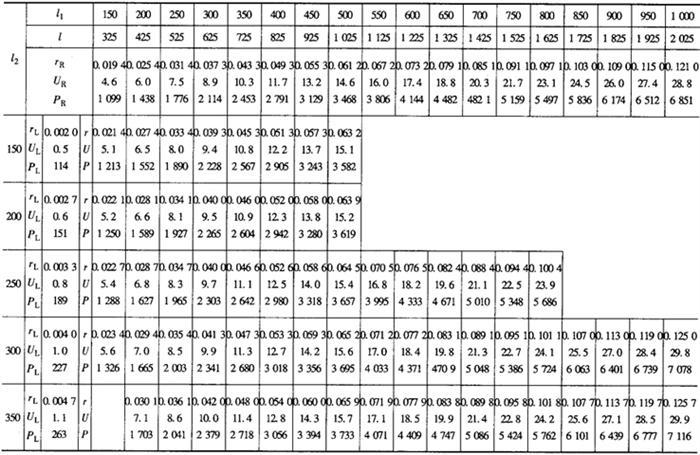

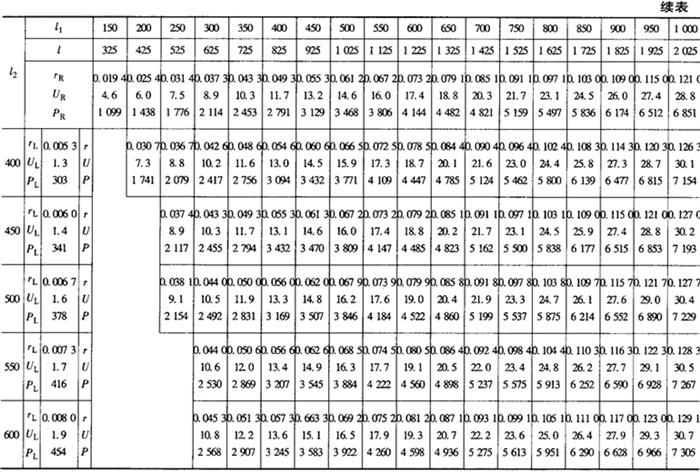

表10－8 直径9／18mm(a=60mm)硅钼棒规格(电流238A)

2．硅钼棒使用注意事项

(1)硅钼棒加热元件用于电炉时，其安装方法有垂直吊挂和水平安装两种。在一般情况下，硅钼棒元件用于电炉中时多为垂直吊挂。当需要水平安装时，电炉连续使用最高工作温度不得超过1550℃。

(2)当元件在400～800℃温度范围内长期使用时，会破坏元件表面的石英玻璃层而使元件发生低温氧化，因而不能在此温度长期使用。
