硅碳电热元件

---

硅碳电热元件是用碳化硅作原料，经高温再结晶形成，由发热部和冷端两部分组成。它有棒状和管状等形状，分为粗端部、等直径、三相型、槽型、螺纹管等结构。

1．硅碳电热元件的技术数据

碳化硅棒电热元件的技术数据列于表10－4、表10－5。

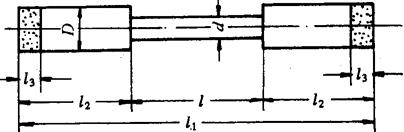

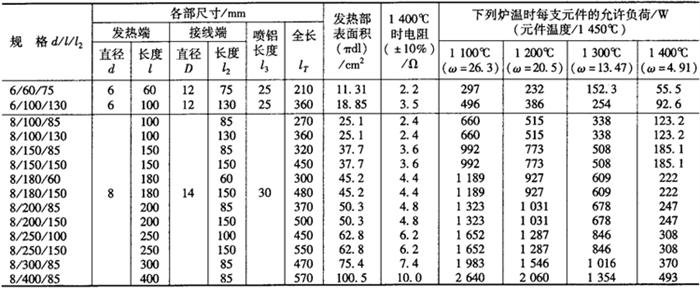

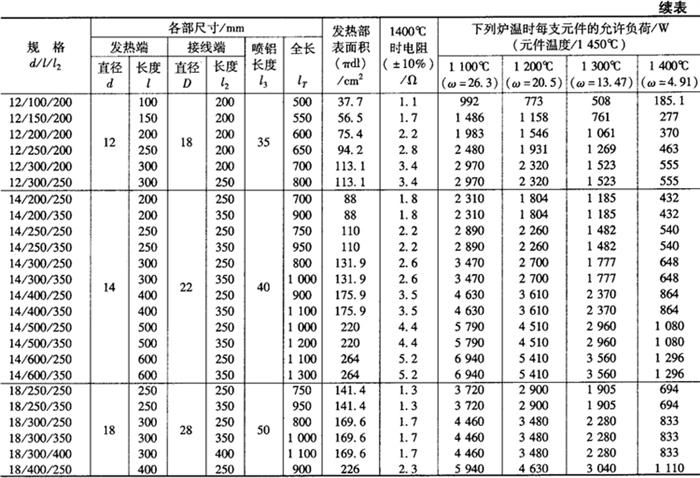

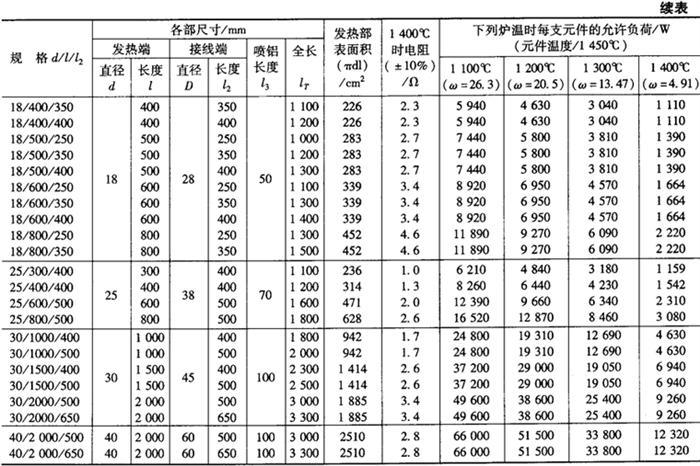

表10－4 碳化硅棒电热元件的技术数据(CG型粗端部)

d－发热部直径／mm D－接线端直径／mm

l－发热部长度／mm l₂－接线端长度／mm

l₃－喷铝部长度／mm l_T－元件总长度／mm

注：表中ω为元件表面负荷，单位为W／cm²。

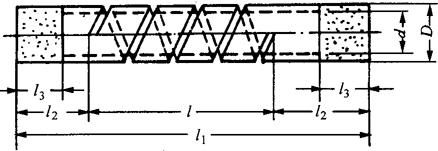

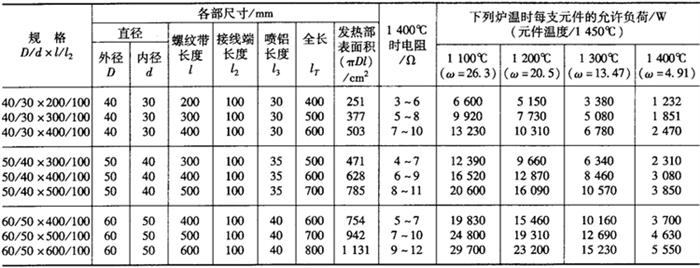

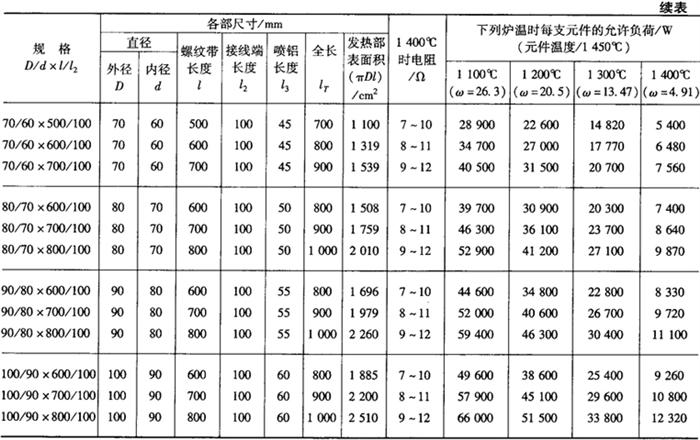

表10－5 碳化硅棒电热元件的技术数据(单螺纹型)

d－硅管内径／mm D－硅碳管外径／mm

l－螺纹带长度／mm l₂－接线端长度／mm

l₃－喷铝部长度／mm l_T－元件总长度／mm

注：因硅碳管内部散热条件比外部差得多，故仅以其外表面作为发热部表面积。

2．硅碳元件使用注意事项

(1)硅碳元件在长期使用过程中，由于材料的氧化，其电阻值逐渐增大，因此在使用过程中须配用调压器调节供电电压以保持设备所需功率。

设定容许硅碳元件使用过程中电阻可能因老化而增至初始电阻的4倍，根据U=计算，则调压器的调节范围上限应为起始使用电压的2倍。

(2)硅碳棒的接线方式可采用并联、串联、三角形或星形以及其他形式的接线方式，但并联优于串联，负荷易平衡。应尽量避免串联支数过多的接法，因串联支数过多容易产生老化速度不一，炉内温度不匀的弊病，常规使用方法是先串联，老化后(电阻增大)再改为并联或其他接线方式。
