砌体结构

---

(一)砌体结构有关规定

(1)烧结普通砖、非烧结硅酸盐砖和承重粘土空心砖等砌体的抗压强度设计值f(表17－44)。

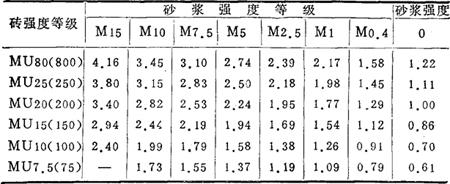

表17－44 砖砌体的抗压强度设计值f(MPa)

注：①灰砂砖砌体的f值应根据试验确定。

②砖强度等级( )内为相应材料现行标准规定的标号。

(2)一砖厚空心斗砌体的抗压强度设计值f(表17－45)。

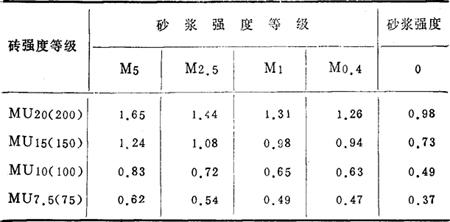

表17－45 一砖厚空心斗砌体的抗压强度设计值f(MPa)

注：一砖厚空斗砌体包括无眠空斗、一眠一斗、一眠二斗和一眠多斗数种，表中的f值对这几种空斗砌体都适用。

(3)龄期为28d的以毛面积计算的各类砌体的轴心抗拉强度设计值f_t、弯曲抗拉强度设计值f_tm和抗剪强度设计值f_v(表17－47)。

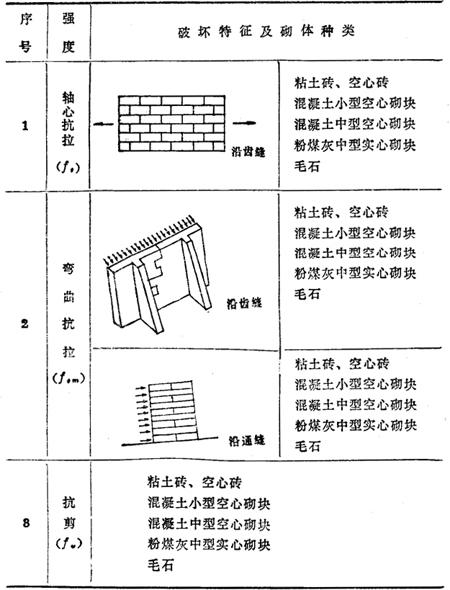

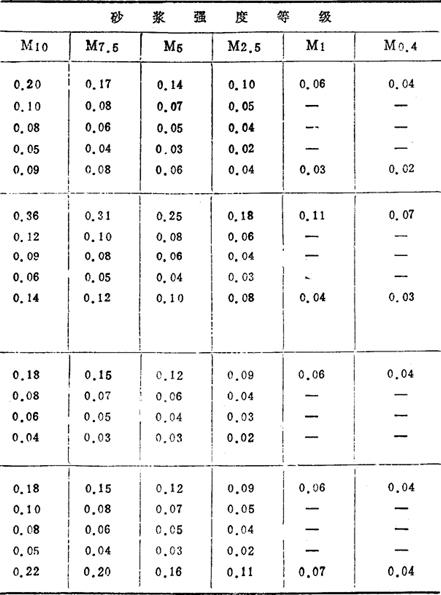

表17－47 沿砌体灰缝截面破坏时的轴心抗拉强度设计值f_t、弯曲抗拉强度设计值f_tm和抗剪强度设计值f_v(MPa)

注：①表中粘土砖系指烧结普通粘土砖。

②硅酸盐砖(包括烧结与非烧结)砌块的f_t、f_tm和f_v的值，应根据试验确定。

③对于用形状规则的块体砌筑的砌体，当搭接长度与块体高度的比值小于1时，f_t和f_tm值应按表中数值乘以比值后采用。

(4)沿块体截面破坏时烧结普通砖砌体的轴心抗拉强度设计值f_t和弯曲抗拉强度设计值f_tm(表17－46)。

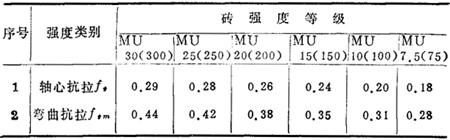

表17－46 轴心抗拉强度设计值f_t和弯曲抗拉强度设计值f_tm(MPa)

(5)各类砌体的设计强度f的调正系数r_a(表17－48)

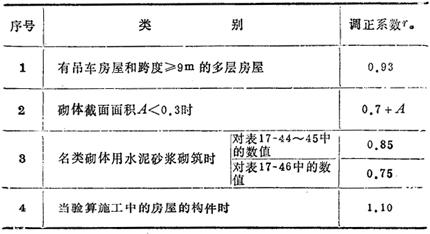

表17－48 各类砌体的设计强度(f)的调正系数(r_a)

(6)砌体的弹性模量E和剪变模量G(表17－49)。

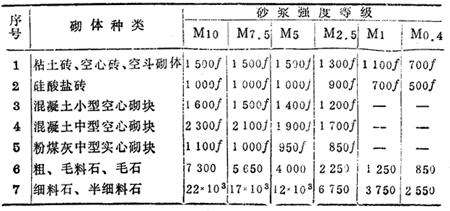

表17－49 砌体的弹性模量(E)和剪变模量(G)

注：砌体的剪变模量G，对各类砌体可近似取G=0．4E。

(7)砌体的线胀系数α_T(表17－50)。

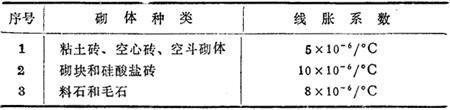

表17－50 砌体的线胀系数(α_T)

(8)砌体和常用材料的摩擦系数μ(表17－51)。

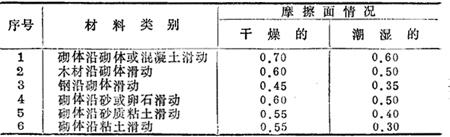

表17－51 砌体和常用材料的摩擦系数(μ)

(9)刚性、刚弹性和弹性方案房屋的横墙间距S(表17－52)。

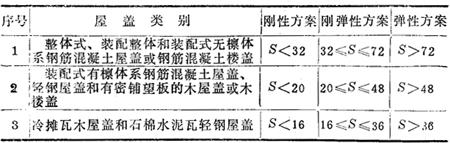

表17－52 刚性、刚弹性和弹性方案房屋的横墙间距S(m)

注：①表中S为房屋横墙间距，其长度单位为m。

②当屋盖、楼盖类别不同或横墙间距不同时，可按《砌体结构设计规范》中有关规定确定房屋的静力计算方案。

③对无山墙或伸缩缝处无横墙的房屋，应按弹性方案考虑。

④刚性和刚弹性方案房屋的横墙应符合下述要求，(a)横墙中开有洞口时。洞口的水平截面面积不超过横墙截面面积的50%；(b)横墙的厚度，一般不小于180mm；(c)单层房屋的横墙长度不宜小于其高度；多层房屋的横墙长度不宜小于其总高度的1／2。当横墙不能同时符合上述要求时，应对横墙的刚度进行验算，如其最大水平位移值≤u_max≤H／4000(H为横墙总高度)时，仍可视作刚性和刚弹性方案房屋的横墙。凡符合上述刚度要求的一般横墙或其他结构构件(如框架等)也可视作刚性和刚弹性方案房屋的横墙。

(10)墙柱的允许高厚比(β)值(表17－53)。

表17－53 墙柱的允许高厚比(β)值

注：①下列材料砌筑的墙、柱容许高厚比(β)，应按表中数值分别予以降低：空斗墙和中型砌块墙、柱降低10%；毛石墙、柱降低20%。

②组合砖砌体构件的允许高厚比(β)，可按表中数值提高20%，但(β)不得大于28。

③验算施工阶段砂浆尚未硬化的新砌砌体高厚比时，可按表中M0．4项限值乘以0．9后采用。

(11)受压构件的计算高度H₀(表17－54)。

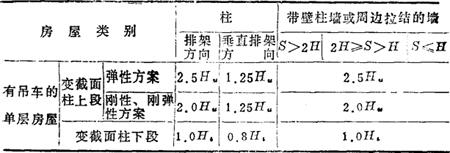

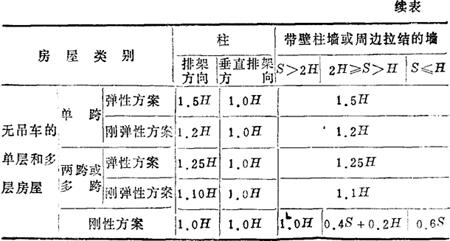

表17－54 受压构件的计算高度(H₀)

注：1．表中：S－相邻横墙间的距离；H_w－变截面柱的上段高度；H_l－变截面柱的下段高度。H－构件高度，在房屋底层，为楼板到构件下端支点的距离，下端支点的位置，可取在基础顶面。当埋置较深时，可取在室内地面或室外地面下300～500mm处；在房屋其他层次，为楼板或其他水平支点间的距离；对于山墙可取层高加山墙尖高度的1／2；山墙壁柱则可取壁柱处的山墙高度。

2．对有吊车的房屋，当不考虑吊车作用时，变截面柱上段的计算高度仍按表中规定采用；变截面柱下段的计算高度，可按下列规定采用；

①时，按无吊车房屋的H₀。

②当时，按无吊车房屋的H₀乘以修正系数u_ou=1．3，I_u为变截面柱上段的惯性矩，I_i为变截面柱下段的惯性矩。

③当时，按无吊车房屋的H₀，但在确定β值时，采用上柱截面。上述规定也适用于无吊车房屋的变截面柱。

3．对于上端为自由端的构件，。

4．独立砖柱，当无柱间支撑时，柱在垂直排架方向的H₀应按表中数值乘以1．25后采用。

(二)砌体结构的计算公式(表17－55)

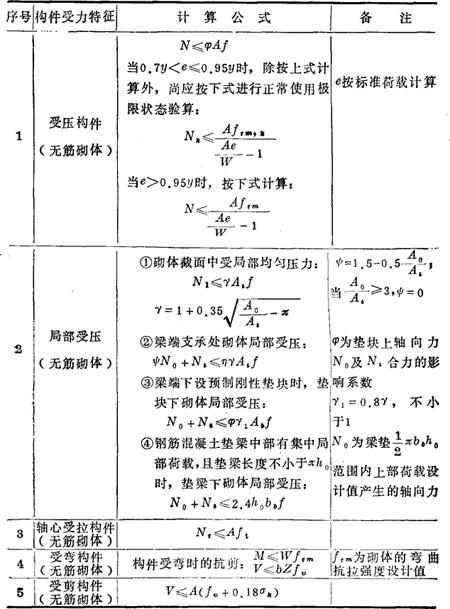

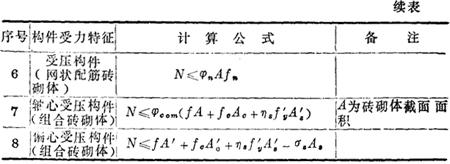

表17－55 砌体结构计算公式

注：表中符号

N－荷载设计值产生的轴向力；

φ－高厚比β和纵向力的偏心距e对受压构件承载力的影响系数；

A－截面面积；

f－砌体抗压强度设计值；

e－纵向力偏心距；

y－截面重心到纵向力所在偏心方向截面边缘的距离；

N_K－标准荷载产生的纵向力；

f_tm，k=1．5f_tm－砌体沿通缝截面的弯曲抗拉强度标准值；

f_tm－砌体沿通缝截面的弯曲抗拉强度设计值；

W－截面抵抗矩；

N_l－局部受压面积上荷载设计值产生的铀向力；

r－砌体局部抗压强度提高系数；

A_l－局部受压面积；

4₀－影响砌体局部抗压强度的计算面积；

N₀－局部受压面积上由上部荷载设计值产生的轴向力；

η－梁端底面压应力图形的完整系数；

r_i－垫块外砌体面积的有利影响系数；

A_b－垫块面积；

b_b－垫梁宽度；

h₀－垫梁折算高度；

N_t－荷载设计值产生的轴向拉力；

f_t－砌体轴心抗拉强度设计值；

M－荷载设计值产生的弯矩；

V－荷载设计值产生的剪力；

b－截面宽度；

Z－内力臂，Z=I／S；

S－截面面积矩；

f_v－砌体的抗剪强度设计值；

σ_K－恒载标准值产生的平均压应力；

φ_n－高厚比、配筋率和轴向力的偏心距对网状配筋砖砌体受压构件承载力的影响系数；

f_m－网状配筋砖砌体的抗压强度设计值；

φ_oom－组合砖砌体构件的稳定系数；

f_o－混凝土或面层砂浆的轴心抗压强度设计值；

A_o－混凝土或砂浆面层的截面面积；

η_s－受压钢筋的强度系数；

f′_y－受压钢筋的强度设计值；

A′_s－受压钢筋的截面面积；

A′－砖砌体受压部分的面积；

A′₀－混凝土或砂浆面层受压部分的面积；

A_s－距轴向力N较近侧钢筋的截面面积；

σ_s－钢筋A_s的应力。
